【導讀】四足機器人關節驅動的可靠性，在設計階段容易被兩類風險低估：一是跳躍落地產生的再生制動浪涌對驅動IC耐壓的沖擊，二是振動環境下外置運放走線引入的EMI對閉環控制精度的影響。本文基于東芝TB67Z833SFTG的數據手冊規格，對這兩類風險的工程應對方案進行逐項解析。所有規格數據均來源于東芝官方數據手冊，不含未經驗證的性能估算。
一、四足機器人關節驅動的三類可靠性風險

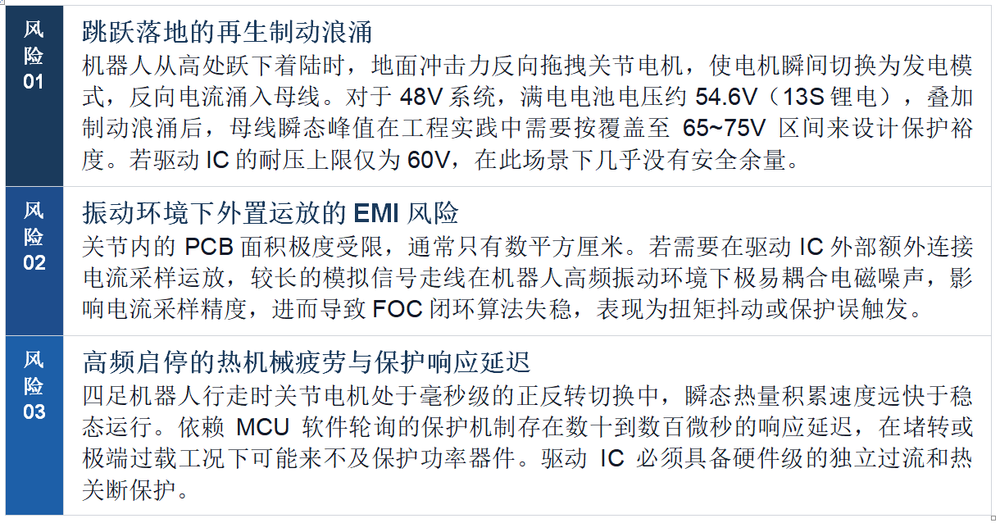

四足機器人的關節電機處于持續的高強度動態工況中，與工業固定設備或消費類產品相比，其驅動器面臨三類在設計階段容易被忽略的可靠性挑戰。
二、關鍵規格對比：耐壓、待機電流與保護完整性
下圖從三個維度對比了東芝TB67Z833SFTG與業界典型方案的規格差異，所有數據均來源于各方案的官方數據手冊或公開規格。

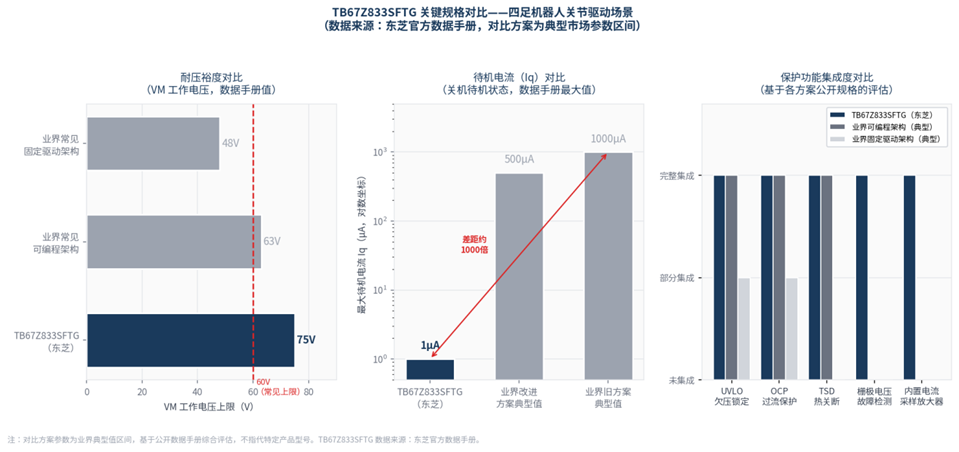

圖1東芝TB67Z833SFTG與業界典型方案的關鍵規格對比
圖注：對比方案參數為業界典型值區間，基于公開數據手冊綜合評估，不指代特定產品型號。TB67Z833SFTG數據來源：東芝官方數據手冊。
三、三類風險的規格層面應對分析
3.1應對再生制動浪涌：75V耐壓規格的工程意義
東芝TB67Z833SFTG的VM工作電壓范圍為8V至75V，VDRAIN工作范圍為6V至75V，絕對最大額定值為80V（來源：東芝官方數據手冊）。
在48V系統中，滿電母線電壓約54.6V，75V的工作上限提供了約20V以上的靜態裕度。即便疊加跳躍落地時的制動浪涌尖峰，理論上仍有足夠的物理余量。在多數48V應用場景中，可以省去外部TVS二極管或鉗位吸收電路，簡化外圍設計并釋放寶貴的關節PCB空間。（具體是否需要外部保護器件，仍需結合實際電機參數和PCB布局進行驗證。）
3.2應對EMI風險：內置三通道電流采樣放大器的意義
東芝TB67Z833SFTG（TB67Z833x系列）內置三通道電流采樣放大器（來源：東芝官方數據手冊）。這一集成功能在四足機器人場景下有兩層實際價值：
消除外置運放走線：電流采樣信號直接在芯片內部處理，無需從功率橋臂引出模擬信號到外部運放，徹底消除了振動環境下模擬走線的EMI耦合風險
縮減外圍器件數量：省去三路獨立運放、去耦電容等元器件，在面積極度受限的關節PCB上釋放可觀的布局空間
注：內置放大器功能僅在東芝TB67Z833x系列（含放大器型號）中提供，東芝TB67Z830x系列（不含放大器）不具備此功能。選型時請核對具體型號后綴，詳見東芝官方數據手冊。
3.3應對熱機械疲勞：硬件級保護功能清單

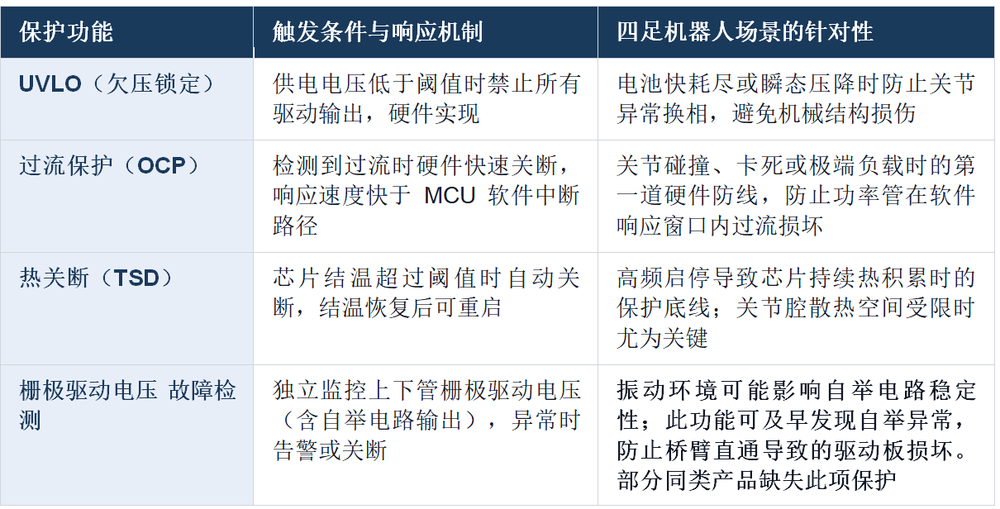

以下為東芝TB67Z833SFTG內置的保護功能清單（來源：東芝官方數據手冊），均為硬件閉環實現，響應速度獨立于MCU軟件響應鏈路：
四、關節驅動場景適配性：規格匯總

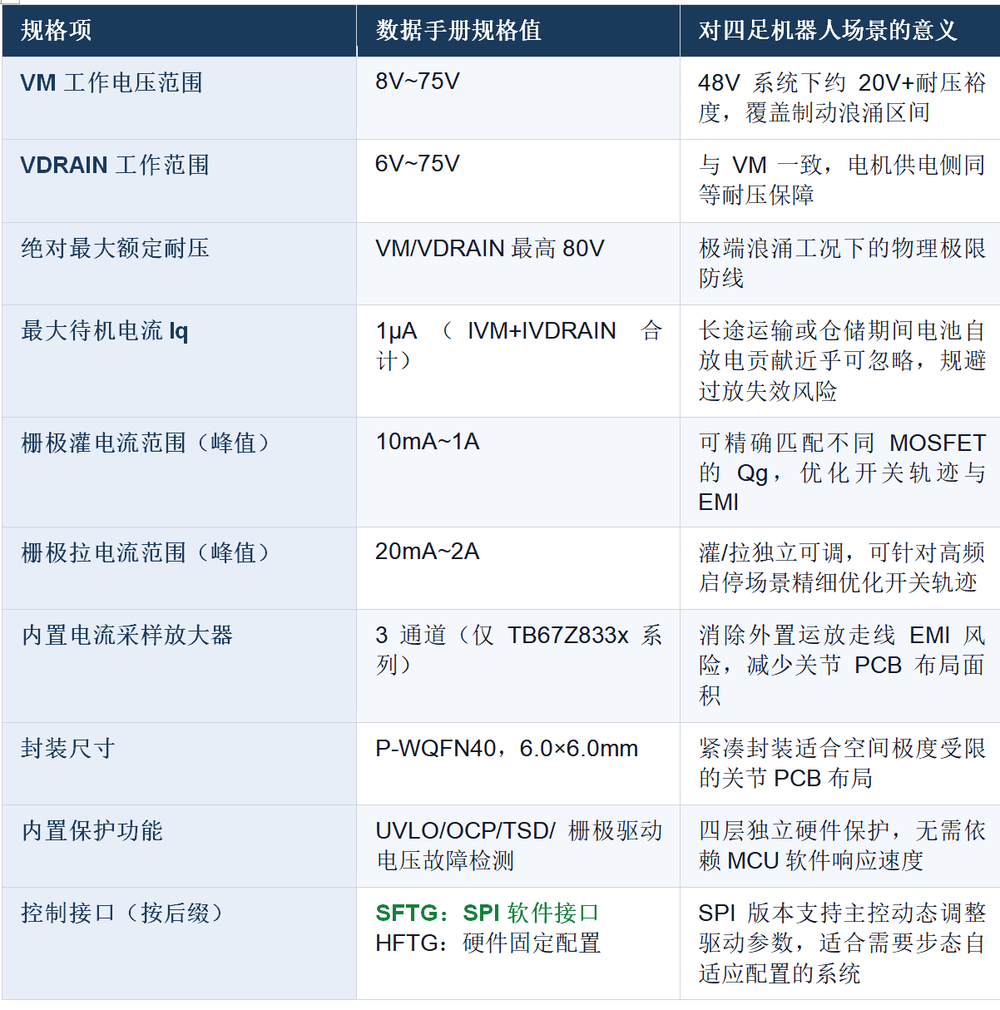

以下為與四足機器人關節驅動場景直接相關的東芝TB67Z833SFTG核心規格（來源：東芝官方數據手冊）：
五、設計注意事項
在將東芝TB67Z833SFTG應用于四足機器人關節驅動時，以下幾點值得在設計評審階段提前關注：
實際浪涌峰值需實測確認：本文中制動浪涌峰值約65~75V為工程參考區間，實際幅值與電機電感量、負載慣量、制動速率等參數密切相關，設計階段應以具體電機參數進行理論計算，并在樣機測試階段實測母線峰值電壓確認裕度
SPI接口需要軟件驅動支持：東芝TB67Z833SFTG（S后綴）通過SPI配置驅動參數，具體寄存器定義和配置流程請參閱東芝官方數據手冊，前期需預留軟件開發工作量
內置放大器僅適用于東芝TB67Z833x型號：東芝TB67Z830x系列不含內置放大器，如需內置電流采樣功能，選型時應確認選用東芝TB67Z833x系列
封裝熱阻與散熱設計：關節腔空間受限時，芯片的熱阻和PCB散熱設計需結合實際工況熱仿真，確保熱關斷（TSD）保護在正常運行溫度范圍內不會誤觸發
六、小結
四足機器人關節驅動IC的選型，在設計階段最容易被低估的兩類風險是：再生制動浪涌對耐壓裕度的沖擊，以及振動環境下外置運放EMI對采樣精度的影響。這兩類風險都能在選型階段通過規格評估來系統性規避，而不需要等到測試階段才暴露。
從規格層面來看，東芝TB67Z833SFTG在四足機器人關節驅動場景下有幾個直接針對上述風險的特性：75V寬壓規格覆蓋48V系統的制動浪涌區間、內置三通道電流采樣放大器消除外置運放的EMI路徑、以及四層獨立硬件保護在MCU響應窗口之外提供兜底。
