【導讀】D類功放芯片因其效果、發熱少、集成度高和高清音質等優勢，貼片封裝占板面積減少，是家庭影院系統、聲霸音箱、低音炮等音頻系統消費電子產品的理想選擇。深圳市永阜康科技有限公司大力推廣一顆2x150W雙聲道大功率D類音頻功放芯片-CS8755，采用獨有的EFB-40（頂部散熱焊盤外接散熱器）封裝，強勁的驅動能力能夠保證大功率輸出.在38V電源電壓驅動2個4歐揚聲器、實現2x150W/THD1%的持續功率輸出。充分滿足條形音箱、后裝汽車音頻解決方案、大功率藍牙音箱的使用需求.
主要特性與優勢
8V至42V寬泛電源電壓適應多種電源應用：；
主從模式可編程控制，可實現無限級聯功率輸出，滿足2.1、4.0、5.1等多聲道應用；
低RDS(on) 、比領先的同類競爭產品低20%，可提升低頻下潛度；
描述
輸出功率（THD+N=1%）
VDD = 36V@RL = 4Ω 2x135W
VDD = 38V@RL = 4Ω 2x150W
VDD = 42V@RL = 8Ω 2x105W
輸出功率（PBTL模式，THD+N=10%）
VDD = 36V@RL = 4Ω 175W
VDD = 42V@RL = 4Ω 250W
單電源供電，寬電源電壓范圍：8V-42V
高可靠性設計：55V耐壓設計
效率92% @PVCC=15V RL=8Ω PO=2x20W
四段增益模式可選，靜音功能控制
從模式，輸出過流保護電路可選
CS8755應用信息

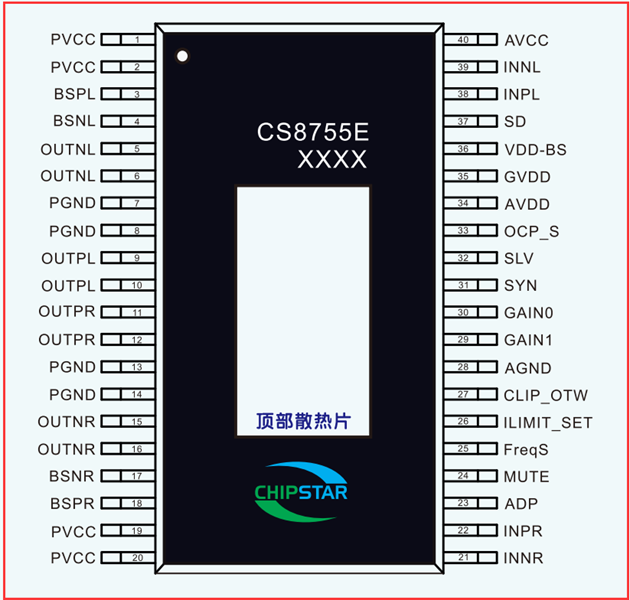

1.CS8755腳位定義圖

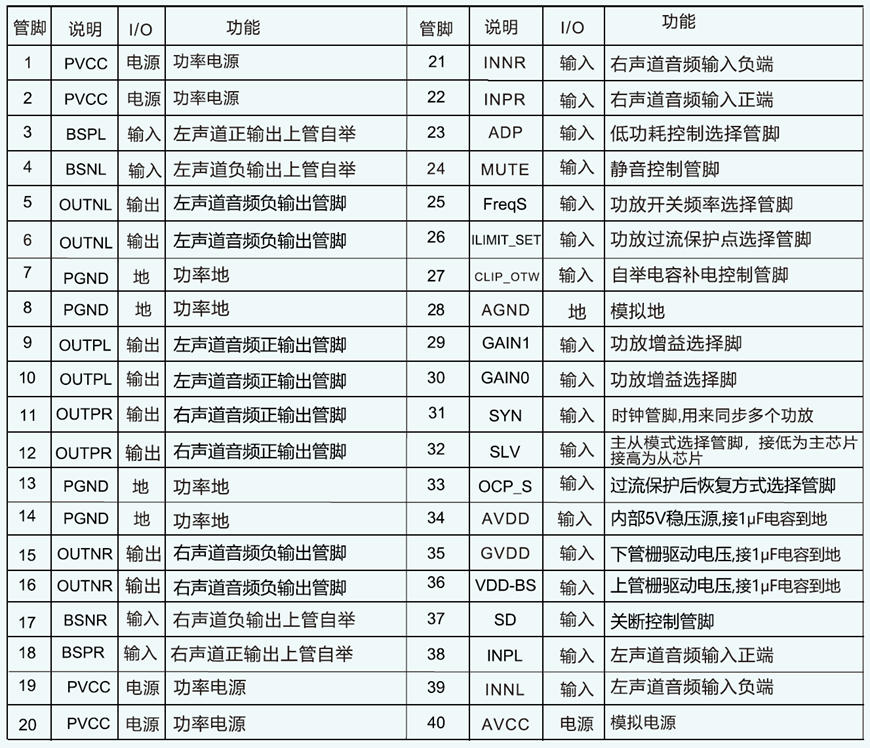

2.CS8755管腳說明

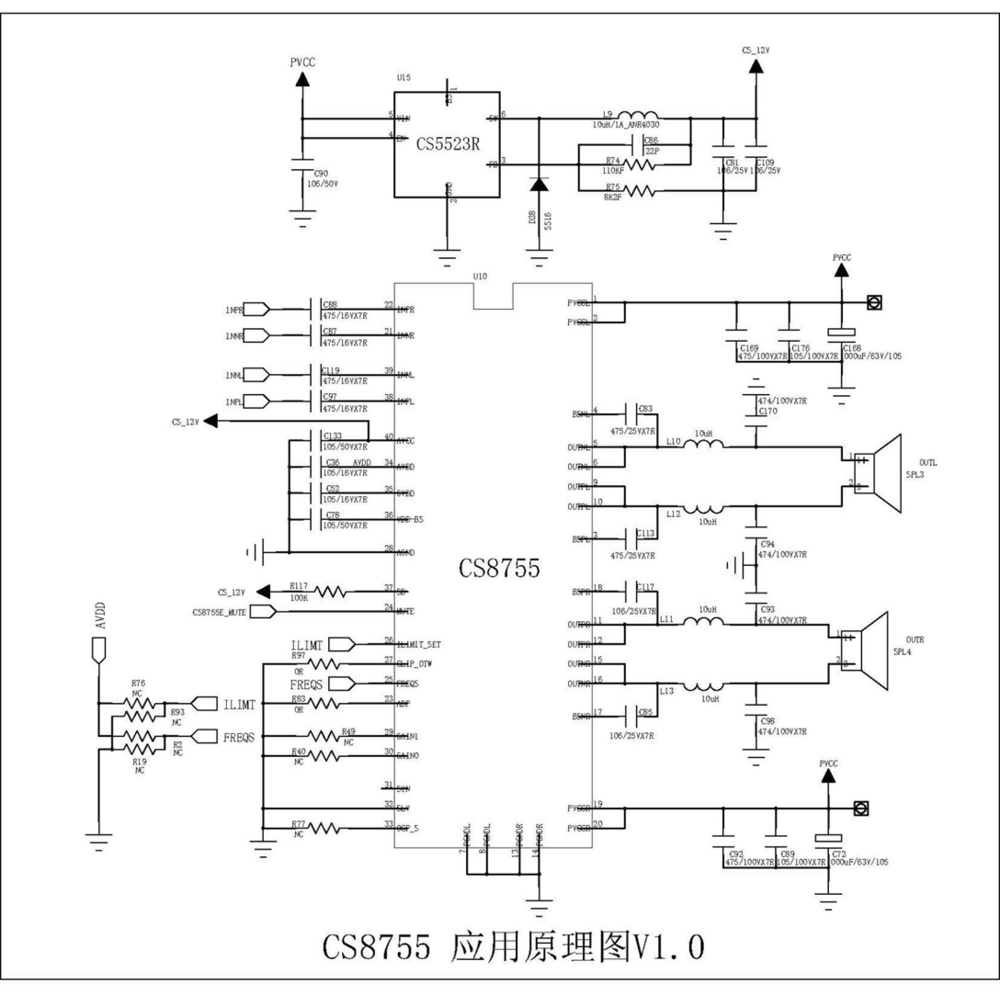

3.CS8755 DEMO 原理圖

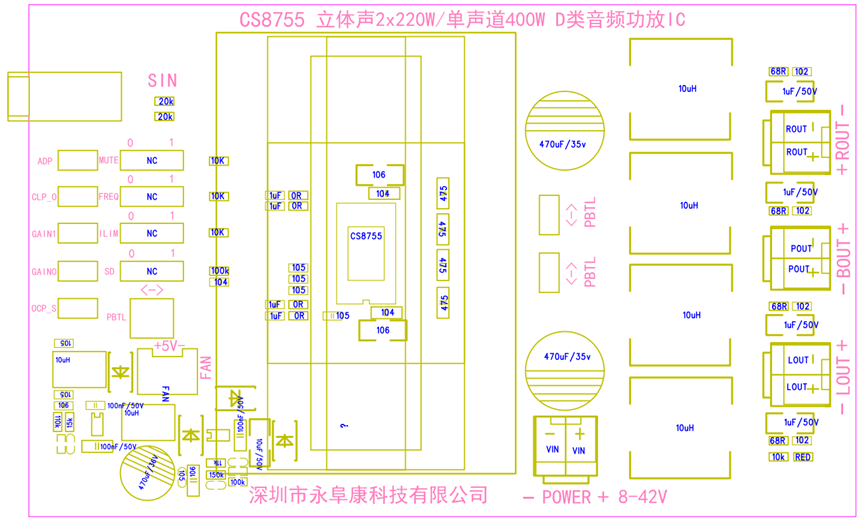

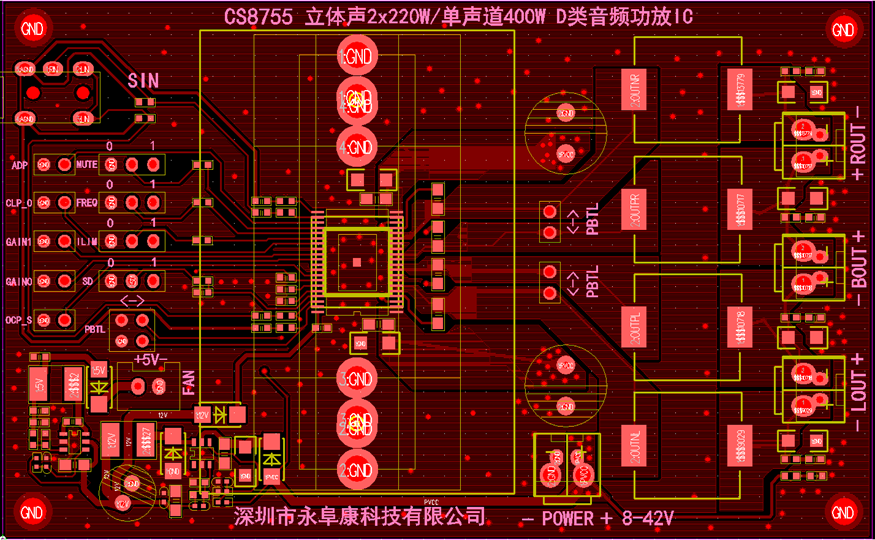

4.CS8755 DEMO板PCB頂層設計圖

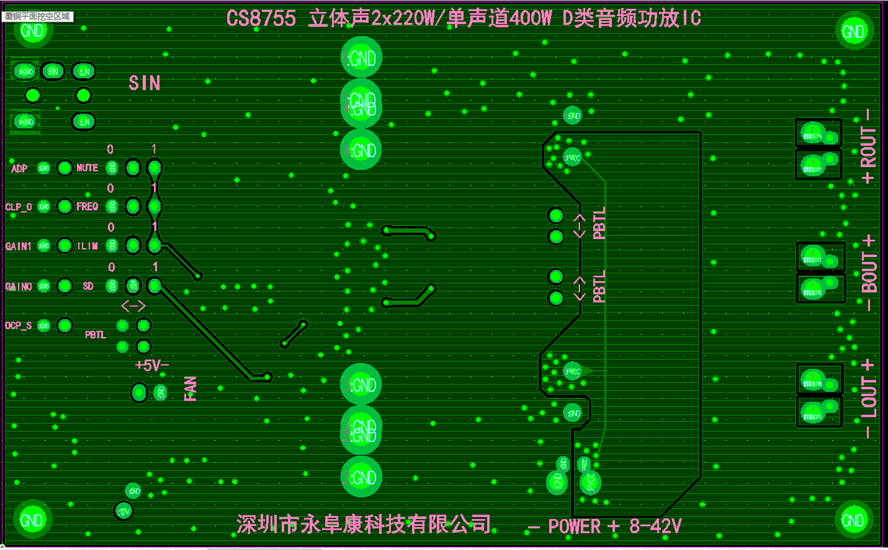

5.CS8755 DEMO板PCB底層設計圖
6.CS8755 DEMO板貼片圖
7.CS8755 DEMO板物料清單

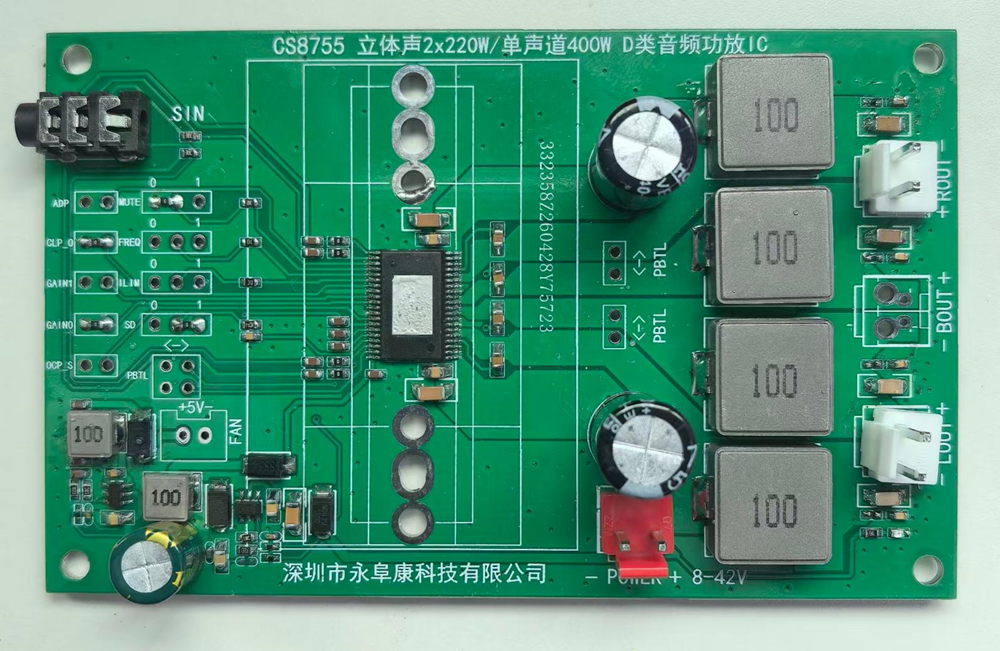

8.CS8755 DEMO板實物圖
