【導讀】在工業精密變送與高精度采集中，電壓基準的溫漂精度與功耗直接決定整機性能。針對進口器件高功耗、窄輸入、長供貨周期的痛點，共模半導體推出GM7210高精度低功耗基準源，SOT-23封裝，與TI REF31引腳完全兼容，可實現原位替換。全工業溫區20ppm/℃最大溫漂、22μA靜態電流、1.9V~20V寬輸入、噪聲僅為REF31的1/11——在精度同級的基礎上，實現了功耗、噪聲、輸入范圍與驅動能力的全面升級，為高精度模擬系統提供高性價比國產方案。
一、核心優勢
（1）引腳兼容，原位替代
標準3引腳SOT-23封裝，尺寸與引腳定義和REF31完全一致，無需改動PCB即可無縫替換，適配微型傳感器、手持終端等緊湊場景。
（2）20ppm/℃低溫漂，全溫高精度
-40℃至+125℃全工業溫區最大溫漂20ppm/℃，典型值10ppm/℃，與REF31精度同級；初始精度±0.2%，出廠校準，可降低全溫區校準成本。
（3）22μA超低功耗，高精度低功耗兼得
無負載靜態電流典型值僅22μA，約為REF31的1/5，大幅降低待機能耗，延長電池設備續航，實現高精度與低功耗兼顧。
（4）低噪聲高抑制，適配精密前端
10Hz~10kHz輸出噪聲僅5.5μVRMS，約為REF31 3.3V檔的1/11；10kHz下PSRR達92dB，強力抑制電源紋波，適配高分辨率ADC、精密放大器等噪聲敏感場景。
（5）寬輸入強驅動，覆蓋多場景
支持1.9V~20V超寬輸入，遠優REF31的5.5V上限，可直接適配4串及以內多串鋰電、低壓工業12V總線等場景；最大輸出電流30mA，驅動能力為REF31的3倍，可帶多路負載無需額外緩沖。
（6）極簡外圍，高可靠設計
僅需1μF陶瓷電容即可穩定工作，無需復雜補償網絡；集成欠壓保護、熱關斷保護，降低設計門檻與系統風險。

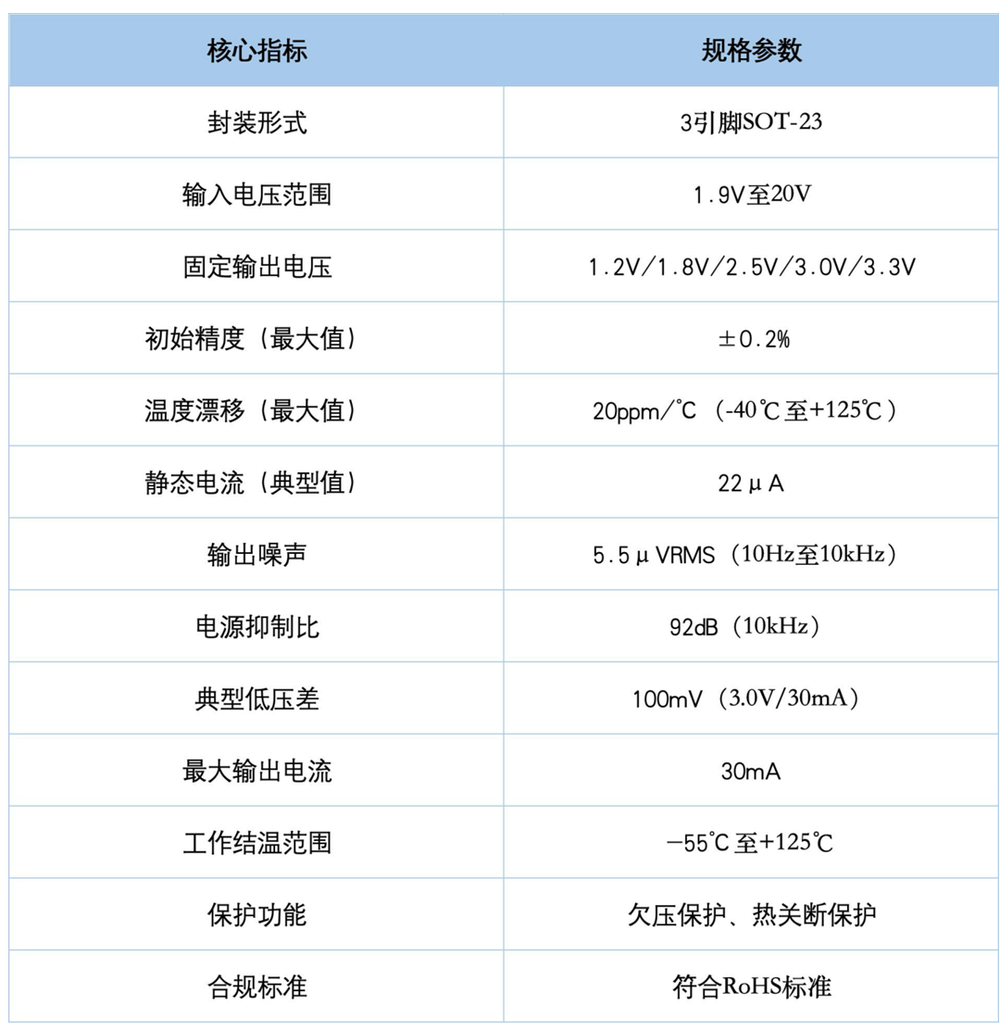

二、核心技術規格速覽

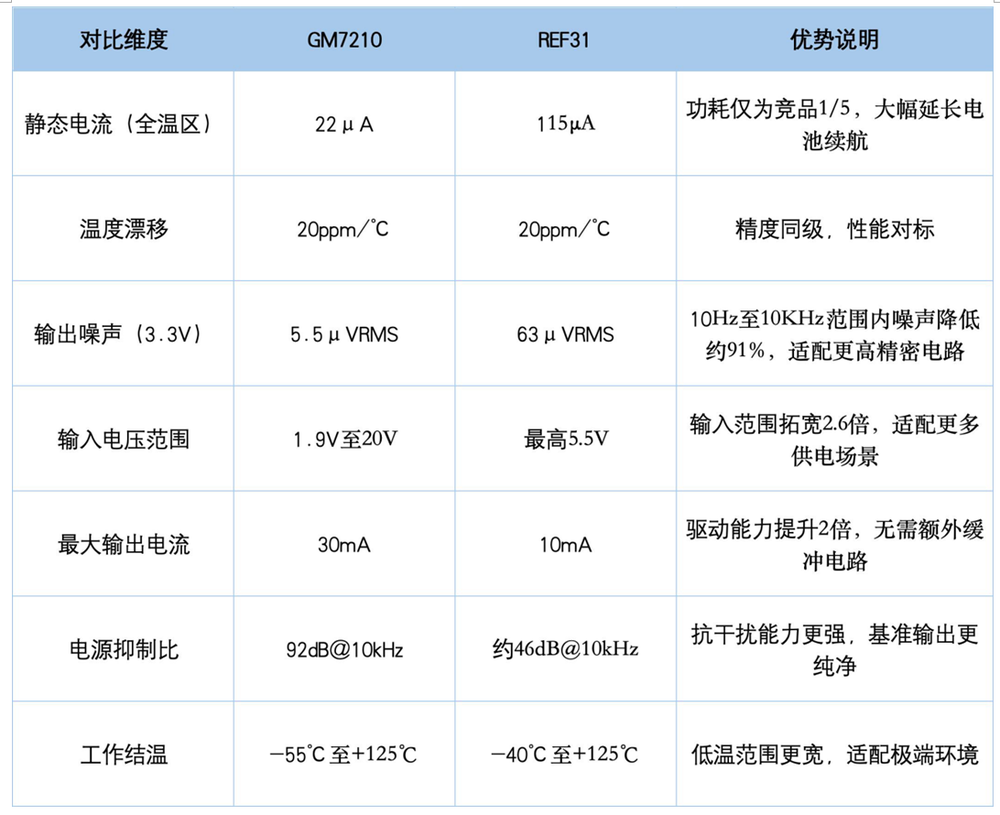

三、競品分析：對標REF31，同級精度性能升級
GM7210與REF31封裝引腳完全兼容，溫漂精度處于同一等級，核心性能拓展優勢顯著：

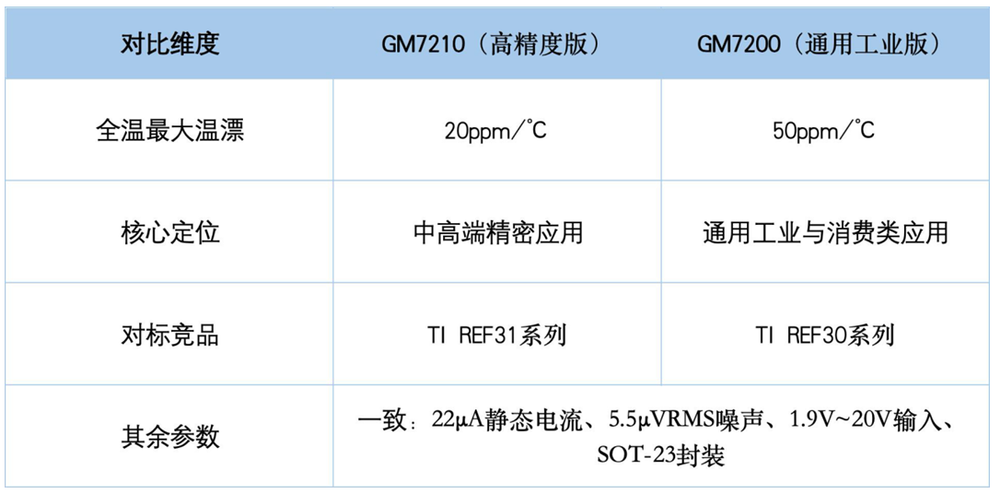

四、同系列定位區分：GM7210 vs GM7200
二者封裝引腳、功耗噪聲參數完全兼容，PCB可無縫互換，核心差異為溫漂精度，適配不同需求：
五、典型應用場景
1. 工業精密變送：高精度溫度/壓力變送器、工業模擬模塊，保障全溫區測量精度。
2. 便攜式電池設備：手持高精度檢測儀、無線傳感節點，低功耗延長續航。
3. 醫療電子：便攜監護儀、家用檢測儀器，低噪聲保障微弱信號檢測精度。
4. 高精度采集系統：高分辨率ADC/DAC、精密儀器的基準源，提升測量分辨率與穩定性。
六、PCB布局建議
1. 輸入、輸出電容緊靠對應引腳放置，縮小電流回路，降低寄生電感影響。
2. GND引腳接入完整地平面，通過過孔連接內層地，兼顧接地與散熱。
3. 基準走線遠離開關節點、高頻信號線，芯片下方避免布置高速走線，防止噪聲耦合。
4. 高溫高負載場景可增加散熱過孔，提升長期運行可靠性。

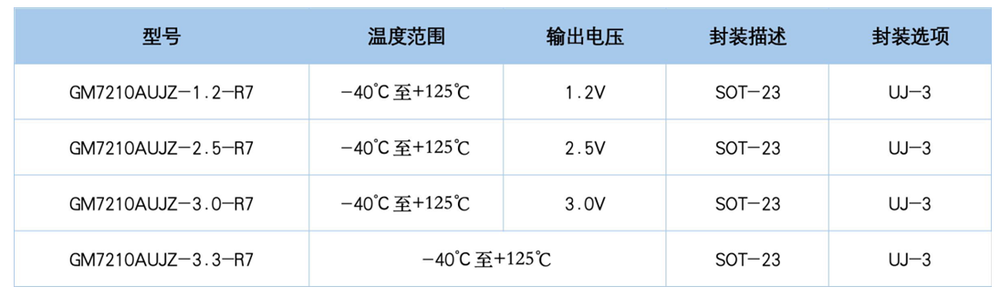

七、訂購指南
八、結語
GM7210完善了共模半導體高精度低功耗基準的產品矩陣，在保持與 REF31 同級精度的基礎上，實現了功耗、噪聲、輸入范圍與驅動能力的全面升級，為中高端精密應用提供了更優的國產替代方案。
