【導讀】圣邦微電子推出SGM25665，一款5.5V，10A，導通電阻4mΩ的負載開關。該器件可應用于固態硬盤、臺式機和筆記本電腦、工業電腦，及光模塊等領域。
SGM25665是一款小型單通道負載開關，具備4mΩ（典型值）的超低導通電阻，支持0.1V至5.5V的寬輸入電壓范圍，并需在1.5V至5.5V的偏置電壓下工作，可承載高達10A的連續負載電流。其ON引腳兼容低電壓控制信號，便于對接各類邏輯電平接口；同時，該器件配備三態控制引腳，轉換速率可靈活配置，通過外接電容即可調整輸出電壓上升時間，有效抑制浪涌電流。
圖1 SGM25665簡化原理圖
該器件功耗表現優異，導通狀態下靜態電流典型值僅12μA，關斷狀態下低至2μA，尤其適合對功耗有嚴格要求的應用場景。在可靠性方面，SGM25665集成了過熱關斷保護功能，當結溫超過+170℃時內部N溝道MOSFET將自動關斷，待芯片溫度降至+150℃以下后方可重新導通。此外，器件在禁用狀態下提供固定的快速輸出放電（QOD）功能，確保輸出端殘余電荷迅速釋放。
SGM25665采用符合環保理念的UTQFN-1.5×2-10L綠色封裝，外形緊湊，適用于高密度電路設計。

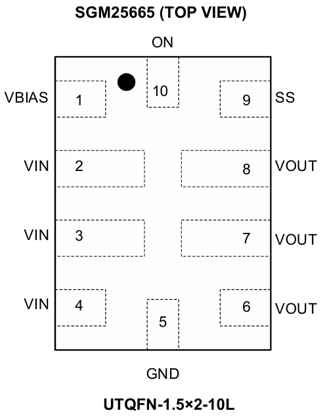

圖2 SGM25665封裝引腳圖
