【導讀】在高速光模塊、AI加速卡、服務器多軌供電等高密度場景中，電源方案的體積、瞬態性能與功率密度直接決定整機設計上限。共模半導體推出GM65041同步降壓電源模塊，采用2mm×2mm微型LGA封裝，支持2.5V~5.5V寬輸入，最大輸出4A，內置1.6MHz峰值電流模式控制與全內部補償，兼具±1%全溫精度與完善保護，打造超高功率密度國產供電方案。
一、核心優勢
（1）極致封裝，功率密度領先
10引腳LGA封裝，尺寸僅2mm×2mm×1.43mm，大幅縮減PCB占用；底部裸露焊盤實現43℃/W低熱阻，緊湊空間內保障大電流長期穩定運行?？赏昝狼度敫咚俟饽K、微型傳感器、高密度多軌板卡等空間極度受限的場景，適配設備極致小型化的設計趨勢。
（2）4A 同步整流，全負載高效低紋波
同步降壓拓?fù)洌?.5V至VIN可調輸出，4A持續帶載能力；全負載段轉換效率優異，默認FPWM模式輸出低紋波，適配高速敏感電路。
（3）1.6MHz高頻，快瞬態極簡外圍
1.6MHz固定開關頻率，外圍器件體積更?。粌?nèi)置補償網絡，22ns最小導通時間支持高降壓比，寬環路帶寬實現快速負載瞬態響應。可搭配更低容值的電容，進一步壓縮整體方案體積，適配高密度布板需求。
（4）全溫高精度，支持100%占空比
-40℃至+125℃全溫區輸出精度±1%，0.5V低輸出適配新一代FPGA、ASIC、處理器的低電壓內核供電需求，保障全工況下供電穩定；100%占空比模式最大化電壓利用率，適配低壓差場景。
（5）全鏈路保護，高可靠設計
集成電源良好、過壓保護、短路保護、熱關斷、1ms軟啟動，覆蓋全場景故障，無需額外搭建外圍保護電路。

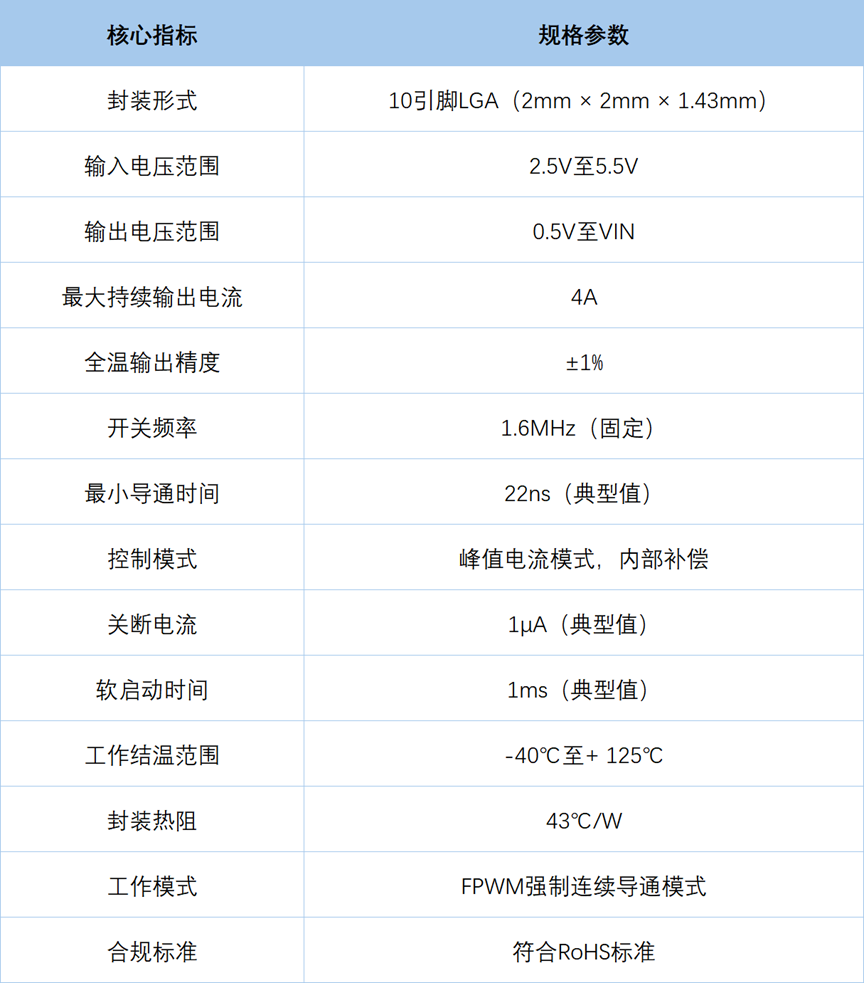

二、核心技術規格速覽

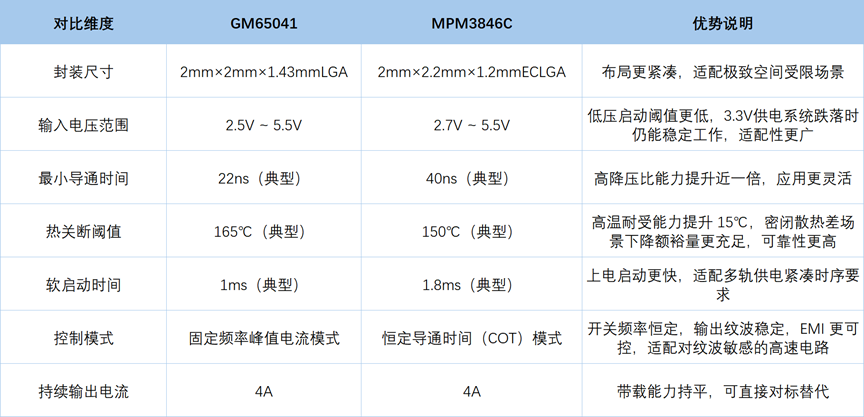

三、競品對比：對標MPM3846C，更小封裝更強性能
GM65041與業界主流同功率等級的MPM3846C定位一致，均為超小封裝4A降壓電源模塊。二者引腳功能兼容，GM65041可直接對標替代，在低壓適配性、降壓能力、全溫精度與高溫可靠性等核心維度實現優化升級，更適配工業級、光通信類嚴苛場景。

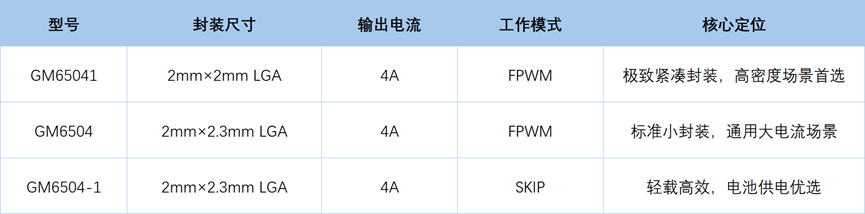

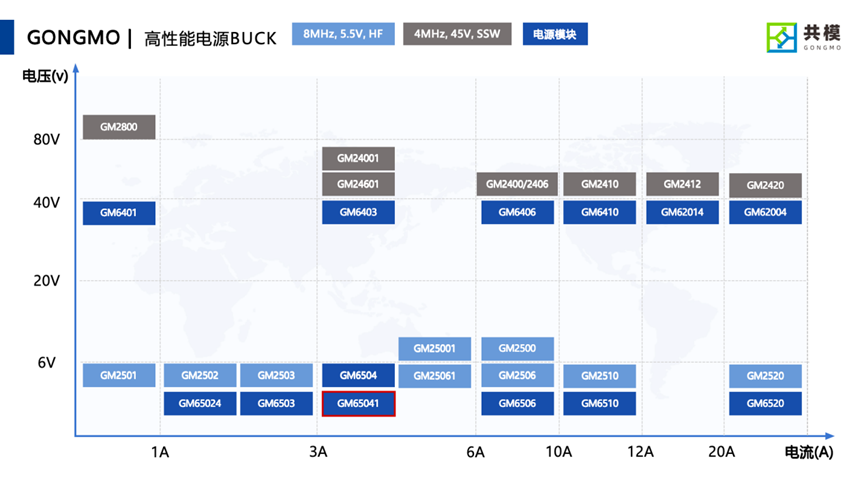

四、同系列型號定位區分
全系列引腳設計兼容，可根據場景靈活選型：
五、典型應用場景
1. 光通信：400G/800G光模塊、高速光收發器內部POL供電
2. 服務器與AI板卡：分布式負載點供電，適配多軌密集布局
3. 數字芯片供電：FPGA、ASIC、DDR的低電壓內核供電
4. 工業通信：工業控制板卡、通信線路卡分布式供電
5. 電池供電系統：便攜設備、手持終端，低關斷電流延長續航
六、PCB布局與設計建議
1. 輸入電容選用低ESR陶瓷電容緊靠VIN與PGND放置，縮小電流回路抑制紋波尖峰
2. PGND、AGND接入完整地平面，封裝裸露焊盤通過密集過孔連接內層地，兼顧接地與散熱
3. FB反饋?zhàn)呔€(xiàn)遠離SW節點與高頻線路，分壓電阻緊靠FB引腳布置，降低噪聲耦合
七、訂購指南
八、結語
GM65041進一步升級了小尺寸大電流降壓電源的功率密度上限，為高密度電子系統提供了兼顧極致體積、高性能與高可靠性的國產方案。共模半導體將持續優化電源芯片集成度與性能，助力客戶在有限空間內實現更優供電設計。
