【導讀】納芯微近日宣布推出采用超寬體封裝、集成隔離電源的四通道數字隔離器NSIP984x-DSWWR系列，進一步補足了NSIP984x系列組合。NSIP984x系列作為NSIP88xx系列的迭代升級款，采用納芯微第三代數字隔離技術，可提供更好的隔離耐壓等級和性價比。本次推出的新品NSIP984x-DSWWR相較于已推出的NSIP984x?DSWR產品（SOW16封裝），采用超寬體SOWW16封裝，在保持優異EMC性能的基礎上，將爬電距離從8.15mm提升至15mm，可滿足1500V高壓系統對增強絕緣的嚴苛安規要求，為光伏、儲能、充電樁等高壓應用提供了高可靠性的隔離解決方案。
超寬體封裝，筑牢高壓隔離屏障
隨著光伏、儲能、新能源汽車等應用持續追求更高功率密度，系統內部母線電壓已從傳統的600V-900V提升至1500V甚至更高。以光伏系統為例，根據IEC 62109等安規標準，1500V高壓系統在增強絕緣條件下，隔離器件的爬電距離需達到14mm以上。納芯微NSIP984x-DSWWR系列采用超寬體SOWW16封裝，將爬電距離延長至15mm，并支持7.5kVrms隔離耐壓（安規證書申請中），通過更長的爬電距離與更高的隔離耐壓，滿足高壓系統的安規要求，幫助客戶簡化系統認證難度。
此外，當系統選用超寬體隔離接口器件時，選用相同封裝的NSIP984x-DSWWR系列為其供電，無需再單獨配置隔離電源模塊或變壓器，既是滿足安規要求的更簡潔方案，也是降低BOM成本和設計復雜度的更優選擇。
例如，當用戶想在系統中實現具有超寬體爬電距離的隔離CAN通信電路時，有以下幾種IC方案與隔離電源方案：

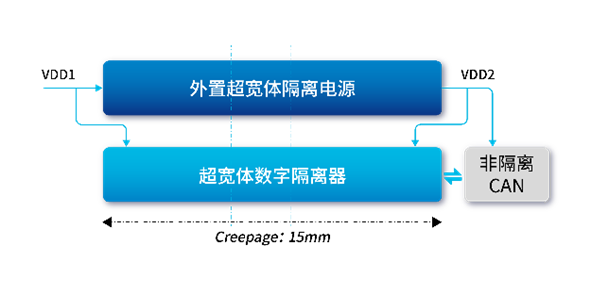

IC方案1：超寬體隔離器+接口
供電特點：需要提供超寬體變壓器/模塊，面臨額外超寬體認證和大尺寸的挑戰

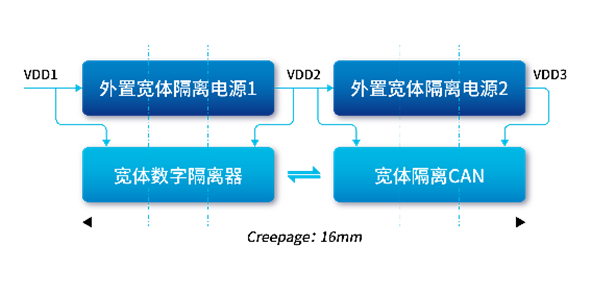

IC方案2：寬體隔離器+隔離接口
供電特點：需要提供兩級外置寬體供電串行，整體尺寸大且比較復雜

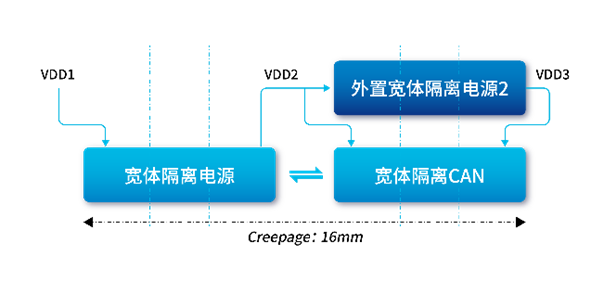

IC方案3：寬體隔離電源（集成變壓器和數字隔離器）+隔離接口
供電特點：需要提供一級外置寬體供電
IC方案4：超寬體隔離電源（集成變壓器和數字隔離器）+非隔離接口
供電特點：不需要額外提供隔離電源，集成度最高，認證最簡單
RE性能大幅優化，輕松通過CISPR32 Class B測試
納芯微NSIP984x全系列針對EMI的RE性能進行了大幅優化，在兩層PCB板、外圍電路無磁珠、無拼接電容、輸入5V、帶載100mA的測試條件下，NSIP984x-Q1系列均可輕松通過CISPR32 Class B 測試，并保有裕量。外圍電路的簡化和業內卓越的EMI性能可大大降低系統BOM成本和設計調試難度，縮短終端產品的上市時間。
通過內置變壓器縮小系統尺寸、提升可靠性
傳統方案中，數字隔離器需單獨配置電源進行供電，無論是采用電源模塊還是外置變壓器，分立方案對系統尺寸和可靠性均會帶來挑戰。NSIP984x系列內部集成變壓器和四通道數字隔離器，屬于二合一產品，外圍電路無需單獨配置電源，相比分立方案可顯著降低系統尺寸，尤其在外置電源模塊和變壓器的方案中，可能因額外的器件和多次焊接帶來系統可靠性的問題，而NSIP984x系列采用全半導體生產工藝，可顯著降低相關風險，提升系統可靠性。
封裝和選型
NSIP984x全系工作溫度為-40℃~125℃，通道傳輸速率高達150Mbps，支持100kV/μs的高共模瞬變抗擾度（CMTI）；采用SOW16封裝的器件已通過UL、CQC、CSA和VDE認證，滿足增強隔離要求，目前已全面量產，采用超寬體SOWW16封裝的器件安規證書正在申請中，將于近期量產。
豐富的“隔離+”產品，引領隔離芯片標桿
憑借在隔離技術方面的積累和領先優勢，納芯微提供涵蓋數字隔離器、隔離采樣、隔離接口、隔離電源、隔離驅動等一系列“隔離+”產品，以全生態“隔離+”產品矩陣，為高壓系統筑造安全可靠的防線：
“+”代表增強安全：納芯微“隔離+”產品提供超越基本隔離標準的安全等級，為客戶系統構筑更堅固的高低壓安全邊界。
“+”代表全產品生態：納芯微以成熟的電容隔離技術IP為核心，拓展出包括數字隔離器、隔離采樣、隔離接口、隔離電源、隔離驅動等完整產品組合，為客戶提供隔離器件的一站式解決方案。
“+”代表深度賦能應用：納芯微“隔離+”產品可滿足電動汽車高壓平臺、大功率光儲充系統，以及高集成、高效率AI服務器電源等場景的核心需求，實現系統級安全、可靠與高效。
截至2025年，納芯微隔離相關芯片已累計出貨超27億顆，作為全球領先的隔離芯片供應商，納芯微致力于通過全面的“隔離+”產品布局，以核心技術IP和全產品生態，引領隔離芯片標桿，為全球客戶提供一站式的隔離芯片解決方案。
