【導讀】隨著超高清顯示、專業影像、游戲娛樂及沉浸式應用不斷發展，顯示接口正在進入更高帶寬、更高分辨率與更低延遲的新階段。HDMI 2.2規范將最高帶寬提升至96 Gbps，并引入新一代Fixed Rate Link技術，為4K 240 Hz、8K 60 Hz等未壓縮全色度高質量格式，以及10K、12K和16K等更高分辨率應用提供支持。與此同時，新規范還引入Latency Indication Protocol，進一步改善經過AV接收器、Soundbar等多級設備時的音視頻同步表現。
但一項新接口標準從規范發布走向規?；瘧?yīng)用，僅有更高的性能指標還遠遠不夠。測試方法能否準確落地，不同實驗室和測量平臺能否獲得一致結果，以及來自不同廠商的設備能否穩定互操作，都會直接影響整個生態的發展速度。

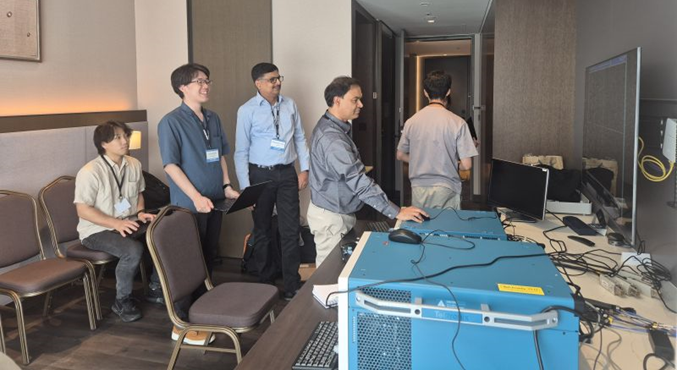

在近日于韓國首爾舉辦的HDMI MOI Forum上，泰克與行業伙伴共同參與下一代HDMI技術驗證?，F(xiàn)場使用泰克高性能示波器DPO714AX，對HDMI 2.2 TX及HDMI 2.1 TX發送端一致性測試方案開展評估。泰克還參與了Source MOI相關性驗證及一致性方案驗證，推動建立更加準確、可重復和可信的測量方法，為HDMI標準后續演進及產業應用提供測試支撐。
HDMI 2.2邁向96 Gbps，新一代顯示技術需要更加可靠的測試基礎
HDMI標準的持續演進，正在為消費電子、游戲設備、專業視聽、數字標牌、醫療影像以及增強現實和虛擬現實等應用提供更大的創新空間。相較HDMI 2.1所支持的最高48 Gbps帶寬，HDMI 2.2將最高帶寬進一步提升至96 Gbps。更高的鏈路能力不僅能夠承載更高分辨率和刷新率，也為未壓縮全色度及10位、12位色深的視頻格式提供了更多選擇。HDMI 2.2同時推出Ultra96功能名稱及Ultra96 HDMI Cable，以支持64 Gbps、80 Gbps或96 Gbps等不同最大帶寬配置。
數據速率的提升也意味著發送端驗證面臨更加嚴格的要求。當接口速率不斷提高，信號上升時間、抖動、幅度、眼圖裕量及通道損耗都會變得更加敏感。測試系統自身的帶寬、采樣率、本底噪聲以及測量算法，也會更加直接地影響最終結果。對于芯片、Source設備和系統廠商而言，只有在統一測試方法下獲得穩定一致的數據，才能準確判斷設計是否符合規范，并為不同設備之間的互操作提供可靠基礎。
因此，HDMI 2.2的產業化不僅需要開發新的芯片、終端和線纜產品，也需要整個生態共同完善測試方法、設備配置、測量步驟及結果判定標準。
從規范到可執行測試，MOI相關性驗證為何重要？
MOI，即Method of Implementation，可以理解為將標準規范轉化為具體測試操作的方法文件。規范通常定義需要滿足的技術指標，而MOI則進一步說明測試系統如何連接、儀器如何設置、波形如何采集、數據如何分析，以及最終如何判斷結果。對于高速接口而言，即使測試對象完全相同，不同實驗室如果采用不同的設置、夾具、算法或操作流程，也可能得到存在差異的測量結果。
因此，MOI相關性驗證的核心，就是讓不同參與方按照統一方法開展測量，并比較最終結果是否具有良好的一致性。
這種工作能夠幫助行業確認三個關鍵問題：首先，測試方法能否真實、準確地反映被測設備性能；其次，不同測試平臺和實驗室能否獲得可比較的結果；最后，測試流程是否具備足夠的可重復性，可以進一步用于產品研發、預一致性驗證以及正式一致性測試。
此次HDMI MOI Forum匯集產業伙伴共同評估HDMI 2.2 TX和HDMI 2.1 TX測試方案，正是新標準從技術規范走向?qū)嶋H測試的重要環節。通過Source MOI相關性及一致性驗證，行業能夠盡早發現不同測試實現之間可能存在的差異，持續完善測量方法，為后續產品驗證建立更加統一的基礎。
這項工作的意義并不僅是確認一套儀器“能不能測”，而是確保當不同企業、不同實驗室使用相同測試方法時，能夠獲得準確、一致、值得信賴的測量結果。
DPO714AX為HDMI發送端驗證提供高精度實時測量平臺

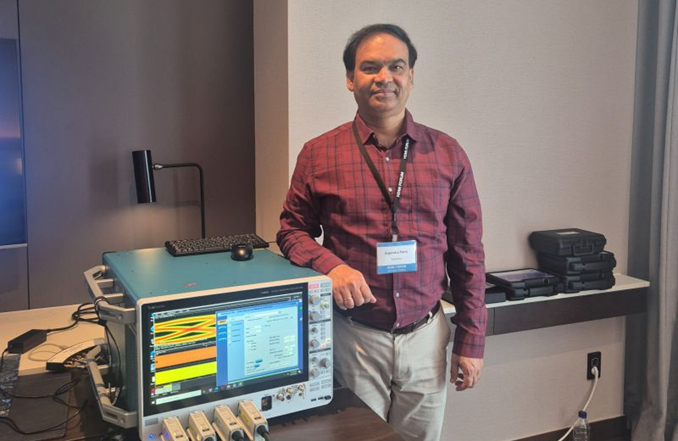

在本次HDMI MOI Forum中，參與團隊采用泰克DPO714AX高性能示波器，對HDMI 2.2 TX和HDMI 2.1 TX一致性測試方案進行評估。DPO714AX提供8 GHz至25 GHz帶寬、最高125 GS/s實時采樣率和四個模擬通道，并通過低噪聲、高分辨率采集能力，幫助工程師捕獲高速接口信號中的關鍵細節。針對HDMI等高速串行應用，該平臺可結合自動化一致性測試軟件及抖動、噪聲和眼圖分析能力，支持從測量方法驗證到產品調試及一致性測試的完整工作流程。
泰克最新的TekExpress HDMI Source Compliance Test Application已經將HDMI 2.2、HDMI 2.1、HDMI 2.0及HDMI 1.4納入支持范圍。自動化測試軟件可幫助工程師統一設備配置、測試執行和結果報告，減少復雜高速接口測試中的重復操作與人為設置差異。
與此同時，DPOJET可進一步提供眼圖、抖動、噪聲和時序分析，幫助研發人員在一致性測試之外深入查看信號裕量和潛在問題來源。通過將高性能采集平臺、自動化測試流程及高級分析工具結合，泰克能夠同時支持規范驗證、預一致性測試和設計調試等不同階段的需求。
在MOI相關性驗證過程中，這種完整平臺的價值不僅體現在單次測量精度，更體現在對測試條件和分析流程的統一控制。只有儀器配置、數據采集和結果分析保持高度一致，不同團隊之間的測量結果才具備真正的可比性。
以準確一致的測量，推動HDMI 2.2生態協同發展
HDMI連接著芯片、Source設備、顯示終端、AV系統和線纜等龐大的產業生態。對于這樣一個覆蓋廣泛的接口標準而言，性能提升必須與互操作性同步推進。一臺設備能夠單獨滿足某項指標，并不等于它接入不同品牌和類型的設備后仍能穩定工作。只有規范、測試方法、測量平臺和生態驗證共同成熟，新的帶寬和功能才能真正轉化為可靠的用戶體驗。
此次泰克參與首爾HDMI MOI Forum，圍繞HDMI 2.2及HDMI 2.1發送端方案開展測試方法相關性與一致性驗證，體現了測試測量企業在標準演進中的另一重角色：不僅提供儀器和軟件，也通過與標準組織、芯片廠商和設備企業的協同，幫助產業建立可信的驗證基礎。
隨著HDMI 2.2逐步進入產品開發和生態建設階段，準確、統一且可重復的測試能力將成為推動規范落地的重要支撐。泰克也將繼續依托高性能實時示波器、自動化一致性測試軟件及高級信號分析能力，支持下一代顯示接口技術驗證，幫助研發團隊提高測試效率、增強設計信心，并加快創新產品進入市場。因為只有當測量足夠準確、結果足夠一致，技術創新才能更快向前。
