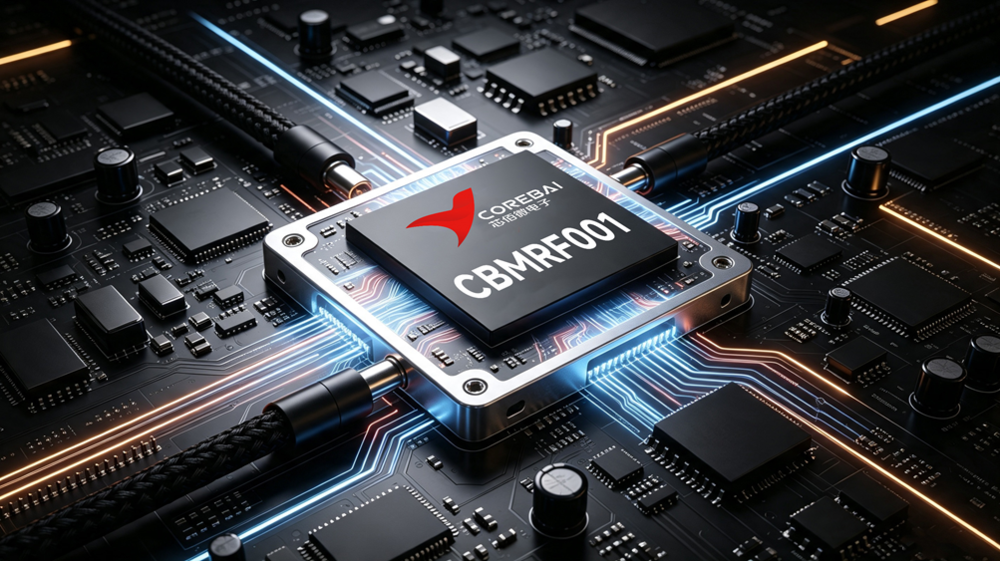

【導讀】CBMRF001作為一款高集成度2T2R零中頻收發器，憑借其70 MHz至6.0 GHz的軟件可調寬頻覆蓋、單芯片內嵌完整信號鏈（含ADC/DAC及校正電路）以及極簡的外圍器件需求，為微蜂窩基站、點對點通信及軟件定義無線電（SDR）等應用提供了一套高性能、低復雜度的國產化射頻解決方案。其緊湊的CSP_BGA封裝與兼容主流進口器件的接口定義，不僅簡化了射頻板的布局設計，更為系統在面臨供應鏈波動時提供了穩健的可替代路徑。
一、產品規格
*Q1：CBMRF001 支持的頻率范圍是多少？*
A：器件工作頻率為 70 MHz 至 6.0 GHz，覆蓋大部分執照與免執照頻段，通過片內頻率合成器軟件可調，無需更換外部射頻鏈路即可適配不同頻段規劃。
*Q2：單通道支持多大的信號帶寬？*
A：可調諧通道帶寬范圍為不足 200 kHz 至 56 MHz，既能承接窄帶專網，也能覆蓋寬帶微蜂窩應用。超過 56 MHz 的帶寬需求需評估更高帶寬方案或外置架構。
*Q3：收發結構是怎樣的？*
A：單芯片為 2 發 2 收（2T2R）結構，兩個接收通道與兩個發射通道相互獨立，均采用直接變頻（零中頻）架構。
二、接口與硬件設計
*Q4：數據接口支持哪些標準？*
A：雙獨立數據端口 P0（發射 TX 端口）、P1（接收 RX 端口）；CMOS 模式為兩路獨立 12 位并行總線；LVDS 模式下 P0 為 6 位差分 TX 輸入總線，P1 為 6 位差分 RX 輸出總線，兩種模式可軟件配置切換。
*Q5：如何配置器件？*
A：通過 SPI 總線（SPI_DI / SPI_CLK / SPI_DO / SPI_ENB）完成寄存器配置與狀態讀?。贿\行狀態由 ENABLE、EN_AGC、TXNRX、SYNC_IN、RESETB 等引腳協同控制，其中 TXNRX 決定數據端口總線方向。
*Q6：供電要求是什么？*
A：模擬電源含 3.3 V / 1.8 V / 1.3 V 多域，數字電源 1.3 V；推薦工作條件下 VDD_GPO = 3.3 V、VDD_INTERFACE = 1.8 V、其余 VDDx = 1.3 V。各電源域應分離布局并就近旁路。
*Q7：參考時鐘如何處理？*
A：通過 XTALP / XTALN 接入?yún)⒖紩r鐘，典型 40 MHz，內部可對參考頻率做倍頻以適配不同射頻頻點。使用外部時鐘源時接 XTALN，XTALP 懸空。
三、性能指標
*Q8：接收通道的關鍵性能指標？*
A：最大增益下 RX 噪聲系數典型 2.8 dB @ 800 MHz、4 dB @ 5.5 GHz；增益約 70 dB（800 / 2300 MHz）至 62 dB（5.5 GHz），步進 1 dB；三階輸入截點約 ?11 dBm（800 MHz）/ ?4 dBm（5.5 GHz）。
*Q9：發射通道的關鍵性能指標？*
A：最大輸出功率典型 8 dBm @ 800 MHz、7 dBm @ 2.4 / 5.5 GHz（50 Ω 負載）；TX EVM 優于 ?40 dB；功率控制范圍 90 dB、分辨率 0.25 dB；片內集成發射功率監控器，可支撐發射功率的實時校準。
*Q10：通道隔離表現如何？*
A：發射通道間（TX1?TX2）與接收通道間（RX1?RX2）隔離典型 50 – 55 dB，滿足 FDD 系統對收發與通道間隔離的基本要求。
四、封裝與應用
*Q11：封裝與尺寸？*
A：采用 10 mm × 10 mm、144 引腳芯片級球柵陣列封裝（CSP_BGA，BGA-144）。底部裸露焊盤須焊接至 PCB 大面積地層，兼顧散熱與地連接。
*Q12：多片如何同步？*
A：通過 SYNC_IN 引腳可同步多顆 CBMRF001 之間的數字時鐘；多于 2T2R 的陣列系統需多片級聯并借助該信號做時鐘對齊。
*Q13：工作溫度范圍？*
A：工作溫度 ?40 ℃ 至 +85 ℃（工業級），結溫上限 110 ℃；高密板級布局需核算封裝熱阻與功耗裕量。
*Q14：與進口同檔方案的關系？*
A：該器件可對標主流進口同檔射頻收發器方案，接口與功能定義相近，便于既有設計做原位替換與國產替代評估，降低供應鏈風險。
*Q15：哪些場景需要謹慎評估？*
A：單通道帶寬上限 56 MHz，超寬帶 Massive MIMO 或大于此帶寬的場合需另行評估。
選型建議
CBMRF001 是一款面向微蜂窩、點對點通信及軟件定義無線電（SDR）等應用的高集成度 2T2R 射頻收發器。若目標系統工作頻率位于 70 MHz–6.0 GHz、單通道帶寬不超過 56 MHz，且需要高集成度、靈活數字接口及較少外圍器件設計，可優先考慮 CBMRF001 作為射頻收發方案。對于更寬帶寬或更大規模陣列應用，建議結合具體系統需求進一步評估。
總結
CBMRF001是一款針對窄帶至寬帶（<56 MHz）、頻段靈活可調的通信場景而優化的射頻收發芯片。當您的項目工作頻段落在70 MHz–6.0 GHz范圍內，且系統對通道隔離度（≥50 dB）、發射功率控制精度（0.25 dB步進）及接收靈敏度（NF低至2.8 dB）有明確要求時，該器件能憑借其高度集成的架構有效縮減BOM清單與調試工作量。
