【導讀】本文介紹一套基于Red Pitaya STEMlab平臺的96通道高速DAQ系統，由ADI與Red Pitaya聯合開發，Prevas Test & Measurement與瑞典SKB完成集成落地。系統將ADI高精度轉換器與Red Pitaya開源FPGA架構融合，在4U機箱內實現24臺設備、96通道同步采集，同步精度優于60納秒，總吞吐量達每秒1.92億事件。從器件選型到系統集成，這一合作展示了如何將先進模擬技術轉化為面向核燃料表征、工業自動化等嚴苛場景的高性能測量平臺。
引言
高性能數據采集(DAQ)系統愈發依賴半導體制造商與平臺開發者之間的緊密合作，以滿足速度、精度和可擴展性方面的嚴苛要求。ADI公司與Red Pitaya的長期合作關系表明，此類合作能夠?qū)⑾冗M(jìn)的模擬和混合信號技術轉化為靈活的軟件定義儀器儀表平臺。結合ADI公司在高分辨率、低噪聲數據轉換器方面的專業知識與Red Pitaya基于FPGA的開源STEMlab架構，可快速高效地構建復雜的多通道測量系統。本文介紹一種基于Red Pitaya STEMlab平臺的96通道高速DAQ系統。此系統采用ADI公司的高性能數據轉換技術，并由Prevas Test & Measurement與瑞典核燃料與廢物管理公司(SKB)合作完成集成落地，展示了雙方的合作如何為極具挑戰性的科研與工業應用提供穩健、可同步且可擴展的解決方案。
合作的重要性
合作是Red Pitaya公司政策的核心支柱。Red Pitaya的開源軟件就充分體現了公司的合作理念，但Red Pitaya在合作層面的實踐并不局限于此。設計和制造STEMlab單元等簡單、強大且可靠的工具，需要與可靠合作伙伴建立穩固持久的關系，對于將Red Pitaya板卡作為核心構建模塊的產品而言尤為如此。
Red Pitaya板卡標志性的橢圓形前端設計及四個SMA連接器十分醒目。四個連接器提供了與集成模數轉換器(ADC)和數模轉換器(DAC)子系統的模擬接口。子系統負責信號采樣和重構，采樣率為125MSPS（標準版）或250MSPS（SIGNALlab系列），可生成任意信號。分辨率選項范圍為12位至16位（視型號而定），可在速度、動態范圍和成本之間進行權衡取舍。隨著對高速高分辨率采樣的需求不斷增加，可靠的高質量ADC和DAC芯片顯得愈發重要。Red Pitaya已將此類核心器件的供應委托給ADI，以便在多功能軟件定義儀器中進行后續組裝與集成。
ADI在諸多細分市場占據重要地位，成立至今已逾60年，相比Red Pitaya問世以來的12年發展歷程，可謂歷史悠久。ADI不僅經驗豐富，而且提供的器件可滿足STEMlab板卡所需的分辨率和采樣率，并具備低噪聲、低失真、出色的線性度和穩定性。憑借ADI器件的高精度水平，此類單元可用于示波器、頻譜分析儀、函數發生器和DAQ系統等Red Pitaya在過去取得了巨大成功的儀器儀表應用領域。
ADI技術助力Red Pitaya成功的案例
然而，優質的器件未必直接帶來高性能；只有應用于嚴苛的實際測量挑戰時，此類系統的實用價值才最為凸顯。由于統計證據離不開數據支撐，我們開展了全面的測試，采用了多達24塊STEMlab 125-14四輸入板卡，共計搭載48顆ADC芯片(LTC2145-14)。
為應對嚴苛的測量應用（包括廢核燃料表征概念驗證工作），我們開發了一個96通道的數據采集平臺。為了支持系統的運行與同步，我們使用了開源的Constellation控制框架，此框架由德國電子同步加速器研究所(DESY)聯合Prevas Test & Measurement等多家合作伙伴共同開發。這套系統專為嚴苛的測量應用而開發，包括廢核燃料表征概念驗證工作。
為滿足上述嚴苛要求，Prevas Test & Measurement與SKB開發了一款基于Red Pitaya STEMlab架構的96通道DAQ平臺，集成了同步采集、自定義FPGA固件和模塊化系統擴展功能。最終成果是一套96通道高性能DAQ系統，由24臺Red Pitaya STEMlab 125-14四輸入設備（每臺配備四個模擬輸入）和Red Pitaya Click Shield組成（見圖1）。這套系統專為需要高效高速數據采集和實時信號處理的應用而設計，非常適合極具挑戰性的工業或科研測量環境。整套系統置于緊湊型4U 19英寸機架式機箱中，不僅節省空間，而且支持模塊化部署。

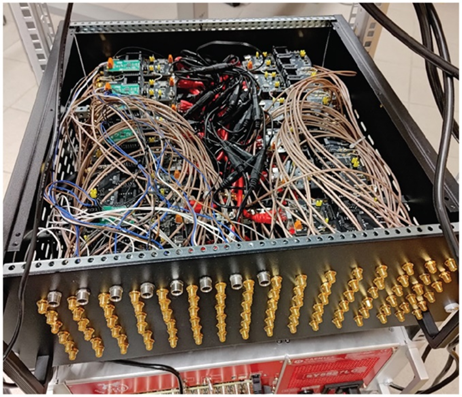

圖1：機箱內安裝的24臺STEMlab設備。
Constellation軟件框架同時運行于主機和每臺STEMlab 125-14四輸入設備上，為管理分布式DAQ系統提供了穩健的開源軟件框架。此框架實現了集中控制、監控和多通道間的簡化同步。
上述基于FPGA的DAQ系統的一項關鍵創新在于采用了自定義FPGA鏡像，可直接在設備端執行高級實時數據分析。借助此項配置，脈沖形狀甄別和脈沖高度分析等任務可實時執行。每個通道獨立運行，通過分析波形來生成各自的觸發信號。系統僅處理感興趣的事件并提取相關信號參數，從而最大限度減少向主機的數據傳輸量，降低帶寬占用并提升系統效率。
為擴展系統功能，采用了Red Pitaya Click Shield來集成多款MIKROE Click板卡。例如，Expand 11 Click板卡支持5V I/O兼容性，而RDT Click板卡則通過電阻溫度傳感器實現精確的溫度數據采集。上述特性使這套系統適用于環境監測、溫敏測量及其他工業應用。
96通道DAQ平臺不僅通過Constellation控制框架運行，而且利用Red Pitaya的深度存儲采集功能，將高速數據流直接傳輸至RAM，從而高效處理大數據塊。數據隨后以每個通道每秒高達200萬事件的速率存儲在磁盤上。當全部96個通道在對應的LTC2145轉換器上并發運行時，總吞吐量可達每秒1.92億事件，滿足高速連續采集和大規模數據分析的需求。
Click Shield負責處理全部24臺STEMlab設備間的觸發同步，同步精度保持在60ns以內。所有采集的數據都帶有8ns分辨率的時間戳，確保單臺設備內部及整個系統間的時間精確對齊。
上述基于FPGA的高速DAQ系統，為復雜信號采集和處理任務提供了多功能、可靠且模塊化的解決方案。系統結合了高效的硬件級數據處理、靈活的擴展能力和開源軟件棧，非常適合科研、工業自動化及核燃料表征等專業應用。而且憑借可擴展設計，系統兼具冗余性和易維護性，即使在數據最密集的環境中也能保持穩健性能。
結語
采用Constellation控制框架運行的96通道高速DAQ系統表明，憑借ADI公司、Red Pitaya、Prevas Test & Measurement與SKB之間的緊密合作，能夠打造出可擴展的高性能測量平臺。通過將高精度模擬技術與基于FPGA的開源架構相結合，上述解決方案提供了同步、高效且靈活的數據采集能力，適用于嚴苛的科研和工業應用。這套系統凸顯了強有力的合作伙伴關系能夠加速創新，并將先進器件轉化為實用的系統級解決方案。
參考文獻
Simon Spannagel、Stephan Lachnit、Hanno Perrey、Justus Braach、Lene Kristian Bryngemark、Erika Garutti、Adrian Herkert、Finn King、Christoph Krieger、David Leppla-Weber、Linus Ros、Sara Ruiz Daza、Murtaza Safdari、Luis G. Sarmiento、Annika Vauth、H?kan Wennl?f，“Constellation：面向動態實驗裝置的自主控制與數據采集系統”，Nuclear Instruments and Methods in Physics Research Section A: Accelerators, Spectrometers, Detectors and Associated Equipment，第1085卷，2026年5月。
