【導讀】隨著 Type-C 接口全面統一，TWS 藍牙耳機、OWS 開放式耳機、智能手環手表、便攜音箱等穿戴設備全面普及。但由于穿戴設備使用場景極其復雜，例如頻繁熱插拔、混用雜牌快充頭、高壓誤插、運動汗液腐蝕、口袋粉塵堵塞端口等，導致端口可靠性大幅下降。為此，力芯微新推出一款集成OVP/OCP/OTP三重保護負載開關芯片ET9613Y，專為便攜式設備Type-C輸入端口打造一體化電氣防護方案，實現小型化、高精度、全維度的充電安全防護。
ET9613Y是一款低功耗、集成過壓保護（OVP）、可調過流保護(OCP)、過溫保護(OTP)、欠壓鎖定(UVLO)、故障信號輸出(FAULT)多重防護的保護芯片。內置6.0V的固定過壓保護閾值（精度±3%）與50ns的快速響應能力，當輸入電壓超過閾值時，可以在納秒級時間關閉內部的的MOSFET，以斷開IN到OUT，可有效應對電源適配器插拔、浪涌等突發高壓風險。支持0.1A至2.0A的過流保護范圍。當負載電流超過設定的過流閾值時，在1ms關閉輸出，并在負載電流低于閾值時自動恢復；自動重啟時間2.5s。過溫保護功能監測芯片溫度以保護設備。
ET9613Y采用先進的完全綠色合規的 DFN-8L 2mmx2mm 封裝，適用于空間受限的便攜電子產品，可在-40℃至+85℃溫度范圍內正常工作。
產品特性
寬電源電壓范圍：3.5V~32V
1.5A的連續輸出電流
低導通阻抗：200mΩ（典型值）
固定6.0V的過壓保護閾值，精度±3%
過壓關斷響應時間：50ns（典型值）
支持0.1A~2.0A的可調節限流范圍，精度±10%
輸出端內置400Ω的放電電阻
FAULT故障信號輸出
20ms啟動去抖時間
1ms的限流關斷及2.5s的自恢復時間
保護電路：
——過溫保護（OTP）
——過壓保護（OVP）
——過流保護（OCP）
——欠壓保護（UVLO）
封裝：DFN-8L（2.0mm×2.0mm ）
典型應用

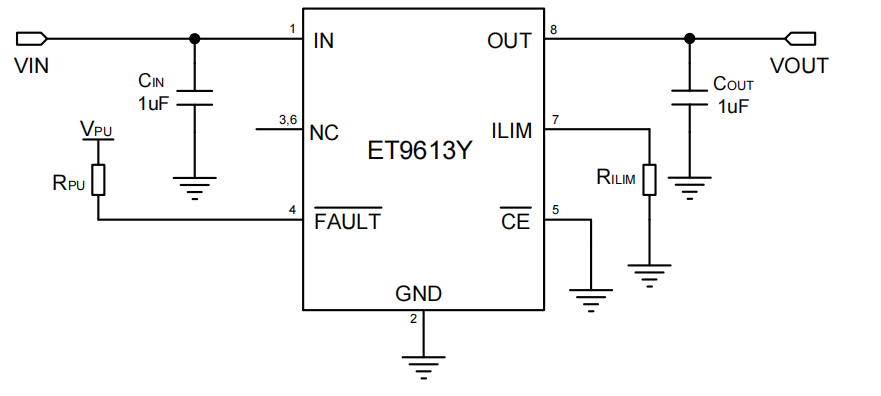

ET9613Y 典型應用電路

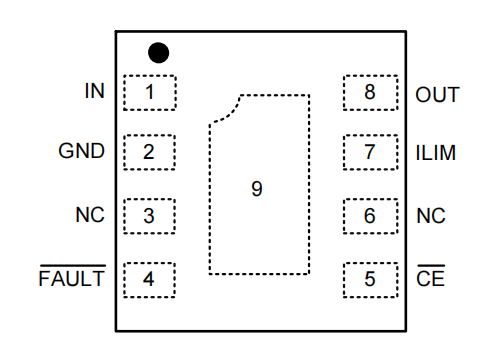

管腳定義

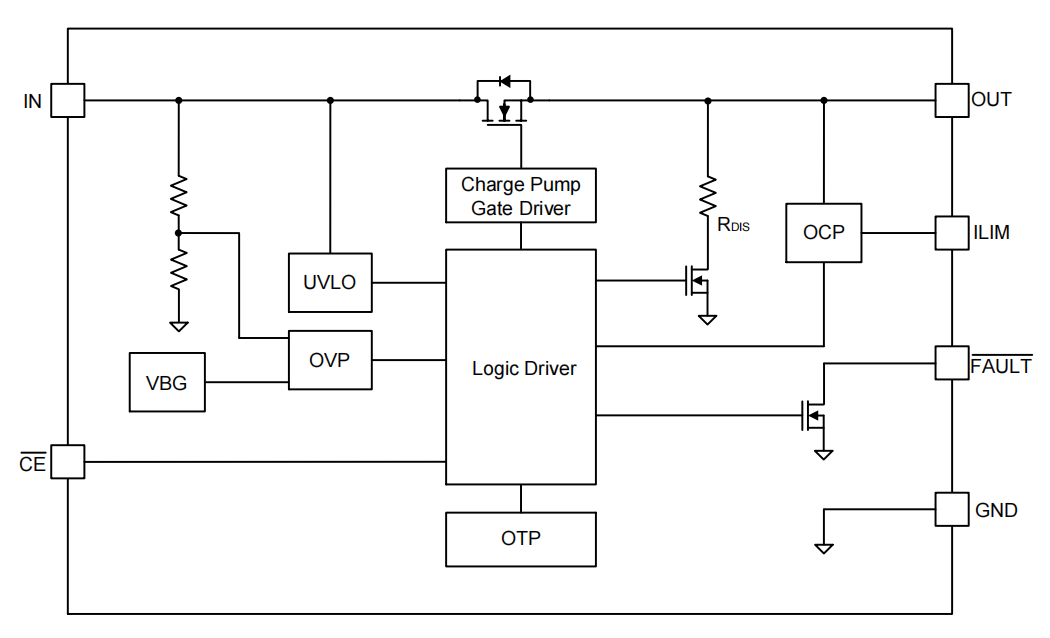

功能框圖
