【導讀】圣邦微電子推出SGM41107A，一款采用XTDFN-1×1-4L超薄封裝的單片式鋰離子/聚合物電池保護芯片。該器件做到單芯片集成電池安全運行所需保護功能與低導通電阻斷路開關，可應用于物聯網設備、可穿戴設備和電池組。
超小封裝
器件采用XTDFN-1×1-4L超薄小尺寸封裝，最大厚度僅0.4mm，有助于節省小型可穿戴設備內部空間，便于電池更靈活地裝入特定腔體。

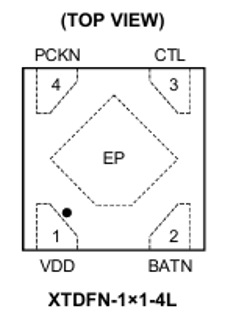

圖1 SGM41107A封裝引腳圖
超低功耗
器件內部導通電阻典型值僅75mΩ，工作電流低至1.25μA（TYP），功耗表現優異。
全面保護
SGM41107A保護機制覆蓋充放電全流程：過壓閾值支持出廠編程（4.3V至4.69V，步長10mV），欠壓保護閾值可設（2.2V至3.35V，50mV步進），并支持兩級過放檢測電壓可選。
器件具備過充/過放電流保護、放電短路保護、輸入過壓保護、負載短路保護、電池反極性保護及電池組并聯保護等多重功能，全方位保障電池安全。
芯片支持0V電池充電，深度放電時自動斷開電池組，典型關斷電流僅10nA；內置運輸模式，上電自鎖，運輸或組裝過程中可執行關斷操作，確保運輸或組裝過程中的安全性。

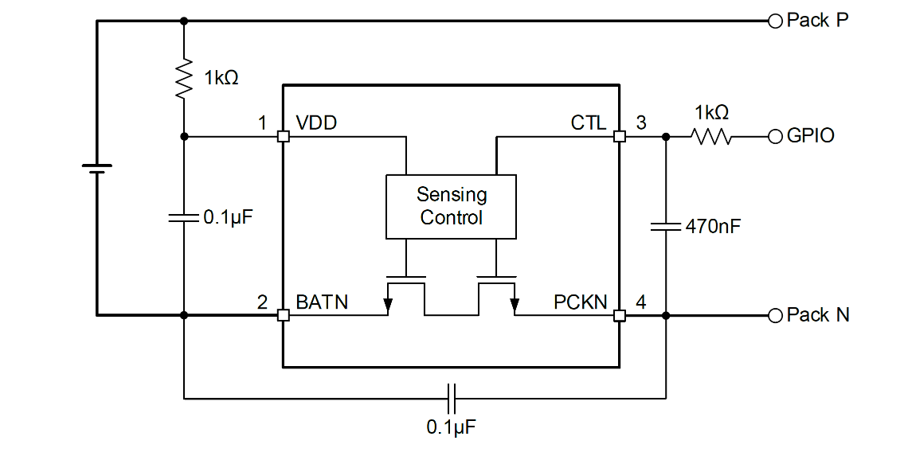

圖2 SGM41107A簡化原理圖
關于圣邦微電子
圣邦微電子（北京）股份有限公司（股票代碼300661）作為高性能、高品質模擬集成電路供應商，產品覆蓋信號鏈、電源管理、傳感器及存儲器等領域。公司擁有38大類7,200余款可銷售型號，為工業與能源、汽車、網絡與計算和消費電子等領域提供各類模擬及混合信號創新解決方案。
