【導讀】當機器人關節伺服設計面臨算力瓶頸與空間緊縮的雙重夾擊，先楫半導體給出了系統級答案——一顆高算力、高性能、高集成度、專業化的專用MCU。
今天，第五屆滴水湖中國RISC-V產業論壇在上海滴水湖洲際酒店開幕，在芯片推介環節，北京先楫機器人半導體科技有限公司產品總監費振東帶來了一顆剛剛于2026年6月量產的全新芯片——HPM53M1。這是一款面向機器人關節CAN通信與運動控制場景的專用MCU，它的出現，回應了當前機器人關節伺服設計中日益尖銳的矛盾：算力需求暴漲，而可用空間持續萎縮。
行業痛點：算力與空間的雙重?cái)D壓
費振東在演講中首先梳理了機器人關節伺服設計人員當前面臨的兩大核心挑戰。
第一，算力捉襟見肘
傳統的PID算法已難以滿足現代機器人關節的控制要求。設計人員需要在電流環基礎上增加前饋補償、自適應算法以應對非線性負載變化。更值得關注的是，整個行業正呈現將傳統控制算法與AI推理相融合的趨勢，這些因素疊加使主控芯片的算力需求水漲船高。與此同時，電流環控制帶寬從傳統的幾百赫茲向數K赫茲演進，甚至有向幾十K赫茲發展的趨勢。電機繞阻的減小和新型功率器件的應用，也迫使PWM載波頻率急速提升。
第二，PCB空間日益緊張。
機器人關節尺寸受限于真人比例，單個關節的電子系統可用空間僅巴掌大小。更棘手的是，中空化結構設計雖便于走線，卻進一步壓縮了PCB布局空間，讓本已局促的硬件設計雪上加霜。

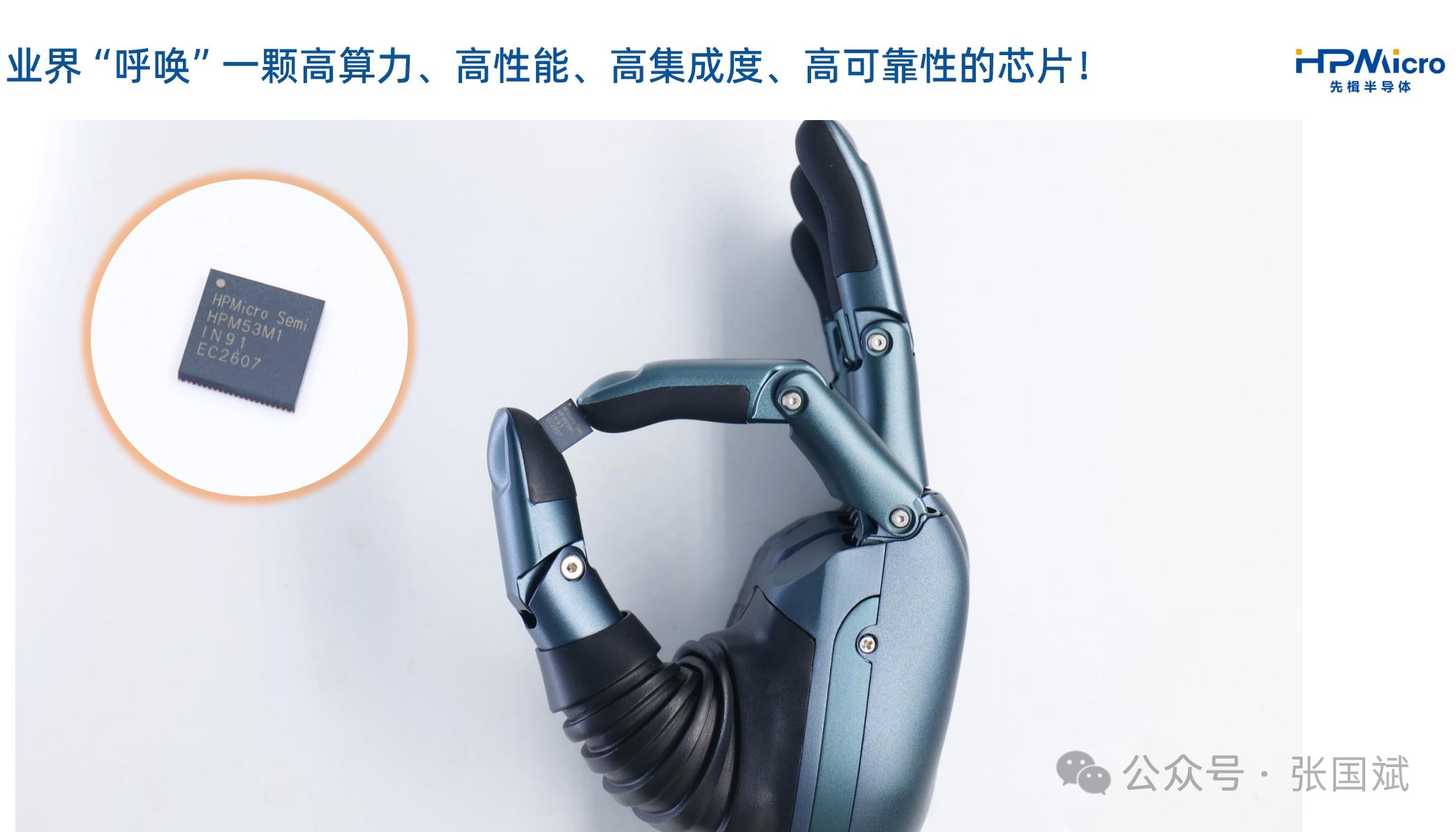

基于此，業界呼喚一顆具備高算力、高性能、高集成度、高可靠性的芯片——HPM53M1正是先楫半導體對這一需求的系統級回應。
四大核心優勢：從算力到空間的系統級突破
費振東表示HPM53M1基于先楫半導體2023年發布的HPM5300系列高性能MCU研發而來，繼承了該系列廣受好評的運動控制系統，包括兩個八通道PWM控制器和可編程編碼器接口模塊（SEI），后者可通過編程自適應市面上絕大多數絕對式編碼器協議。
圍繞行業痛點，HPM53M1從四大維度構建了技術護城河：
1. 高算力：讓復雜算法“跑得動”
HPM53M1搭載高性能RISC-V內核，主頻達480MHz，支持雙精度浮點運算及強大的DSP擴展。存儲方面配備288KB SRAM（其中指令本地存儲器和數據本地存儲器各128KB，另有32KB AHB SRAM）及1MB Flash，配合16KB高速緩存和高達256KB的零等待本地存儲器，有效規避了低速外部存儲器帶來的性能損耗。
據他介紹實測數據顯示，其電流環控制周期可做到1μs左右，對于高動態響應的關節控制而言，這一算力已足夠充裕。
2. 高性能：精準感知，實時響應
高性能模擬外設為精準閉環控制提供了硬件底座：2路16位ADC（采樣率2MSPS）、2個12位DAC（1MSPS）、2個可配置為PGA的運算放大器及2個模擬比較器。
通信能力方面，支持4路CAN/CAN-FD、4路UART、3路SPI、4路I2C，以及1個內置PHY的高速USB接口，便于與上位機直接調試通信。
3. 高集成度：驅控一體，節省空間
集成度是HPM53M1最突出的差異化優勢。芯片內置了三相獨立半橋驅動器，采用高端懸浮自舉電源設計，內部集成自舉二極管，耐壓達150V，開關頻率最高支持500kHz，輸出電流能力為+0.8A/-1.2A，可直接驅動外部功率MOS管，無需額外外接驅動芯片。
電源管理方面，集成2個5V輸入、3.3V輸出的LDO，最大輸出電流500mA，可直接為外部電路供電，進一步簡化電源設計。
4. 專業化：原生適配機器人關節
HPM53M1的QFN80封裝僅9mm×9mm，充分適配緊湊的關節模組布局。工作溫度范圍覆蓋-40℃至105℃，滿足機器人關節的嚴苛使用環境。
專業電機驅動外設方面，集成了旋變解碼器及可編程編碼器接口模塊（SEI），支持BiSS-C、Tamagawa、EnDAT等主流絕對式編碼器協議。
系統架構與典型應用
HPM53M1的整個系統采用高度集成化設計：從CPU、內存到模擬外設、功率驅動，單芯片即可覆蓋關節伺服控制的核心功能鏈路。
典型應用場景：機器人關節模組。芯片可直接驅動母線電壓12V至72V的電機，支持通過降壓電路從母線取電為芯片供電，PWM模塊配合內置三相半橋驅動直接驅動外部功率管。豐富的通信接口可對接各類編碼器，支持雙編碼器高精度控制，CAN-FD接口滿足多關節組網通信需求。
產品級方案：從芯片到落地的加速器
費振東表示先楫半導體為HPM53M1配套了完整的產品級關節伺服方案：采用24V供電，芯片與電路板、電機組成完整系統。硬件設計原理圖、固件及相關開發資料全部向客戶開放，同時配備USB/CAN轉CAN調試工具及PC端上位機調試軟件，客戶可基于該方案快速啟動關節伺服電機應用的開發。
戰略布局：補齊CAN通信版圖

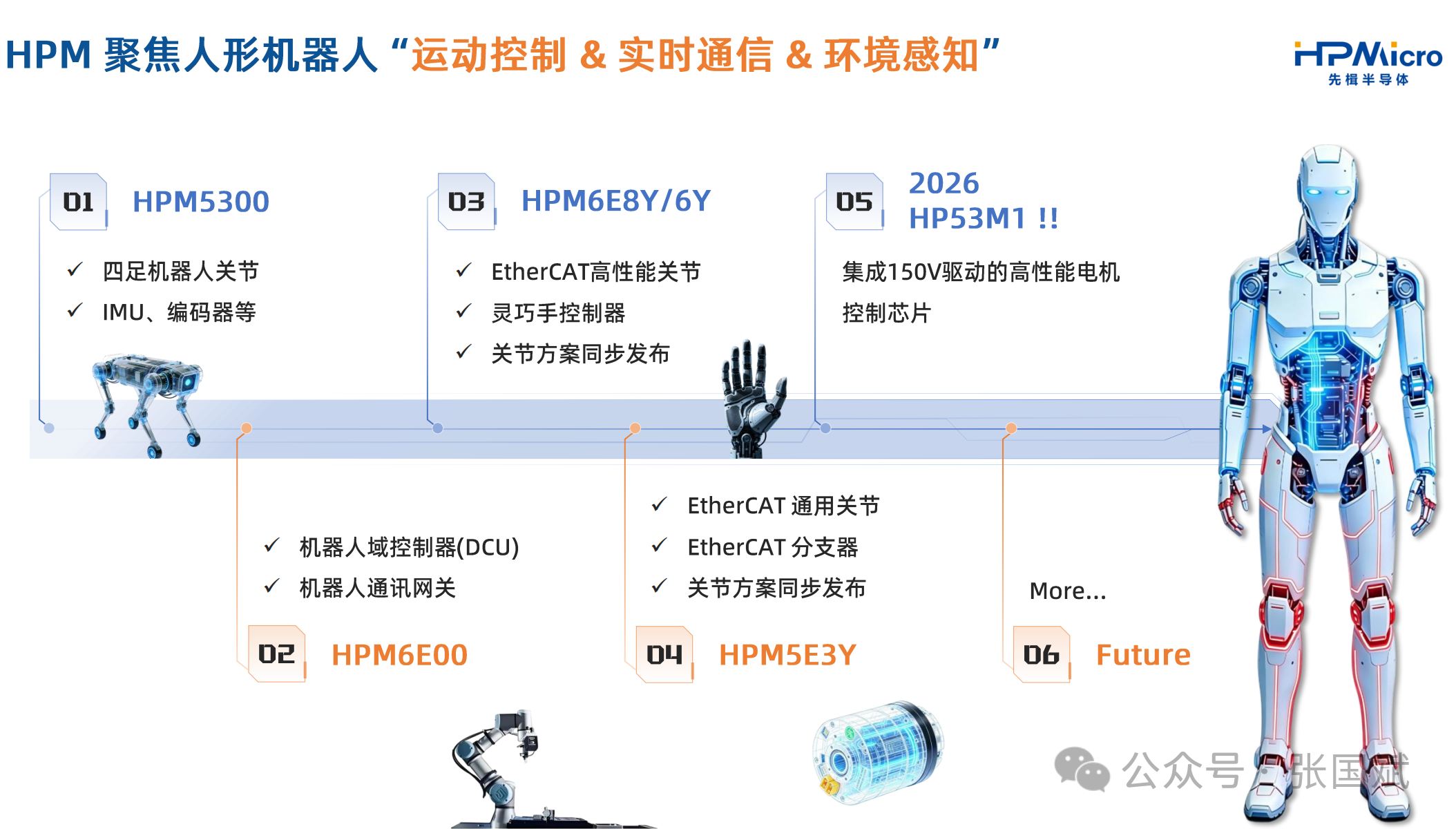

隨著HPM53M1的發布，先楫半導體進一步完善了針對人形機器人運動控制、實時通訊、環境感知的產品布局：
2023年，HPM5300系列：在四足機器人關節及姿態感知編碼器領域積累豐富應用；
2024年，HPM6100系列：國內業界首款集成EtherCAT的高性能關節及工業組網MCU；
2025年CES，HPM6E8Y：高性能復雜關節場景；
2026年CES，HPM5E3Y：高集成、高效率部署場景；
2026年6月，HPM53M1：補齊CAN通信高集成度關節伺服領域版圖。
HPM53M1與HPM6E8Y、HPM5E3Y形成覆蓋CAN與EtherCAT兩種實時通信總線的完整產品矩陣，為不同層級的機器人關節控制需求提供全面支撐。
據費振東介紹，北京先楫機器人半導體有限公司是上海先楫半導體的全資子公司，定位為機器人運控的核心基礎平臺，致力于圍繞機器人運動控制系統完成從核心芯片到完整技術棧的建設，涵蓋解決方案、智能硬件及生態工具。
費振東在演講的最后總結道：“我們希望北京先楫機器人半導體有限公司可以進一步落實先楫半導體對于機器人的整個戰略，幫助我們的客戶完成整個產業的升級?！?/p>
