【導讀】電機控制方案越來越受限于PCB面積和系統成本。傳統MCU加外掛預驅、運放、比較器的做法，器件多、布局難、調試工作量大。極海推出的G32M3122/3114/3115系列把柵極驅動器、LDO、運放、比較器集成到一顆芯片里，主頻64MHz，F(xiàn)lash 64KB，SRAM 8KB，內置除法/乘法/CRC加速單元，直接支持有感/無感FOC控制。目的是幫客戶省掉外圍匹配的麻煩，把精力放在算法和應用調校上。
強勁內核加持，大幅提升運算效率：
G32M3122/3114/3115系列新品是在G32F031全新一代電機控制MCU的性能架構基礎上進行優化升級，搭載Arm? Cortex?-M0+內核，集成柵極驅動器與LDO，全面強化系統能力、運算性能與外設配置，高效助力客戶電機系統開發，實現綜合降本增效，滿足行業結構升級需求。

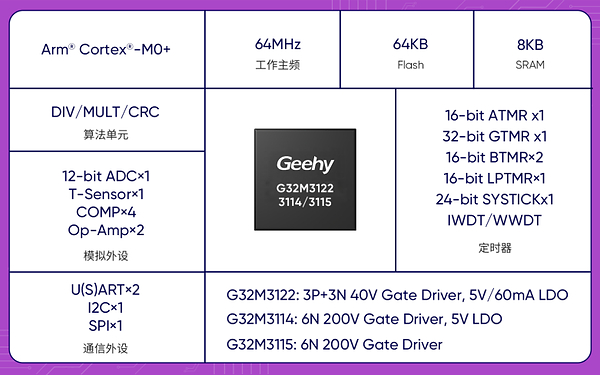

新品全系列工作主頻64MHz，配置64KB Flash，8KB SRAM，為電機控制應用提供充足算力；內置DIV/MULT/CRC算法加速單元，可實現低延遲、高效率的有感/無感FOC矢量控制。
高集成度系統優化，顯著降低BOM成本：

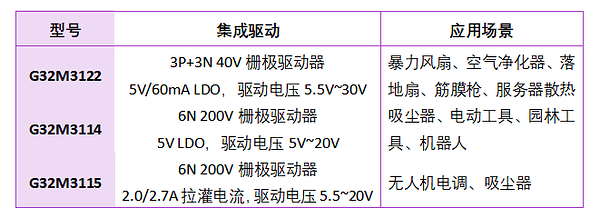

G32M3122/3114/3115系列分別內置不同電壓與功率等級的柵極驅動器，滿足從便攜設備到工業電機驅動的廣泛應用需求。
G32M3122/3114/3115系列集成豐富的片上資源，無需外掛芯片即可完成電流、電壓及溫度的閉環采集與處理，在顯著降低BOM成本的同時，實現了模擬信號采集的快速響應與精準控制。
1個12位高精度ADC，最大采樣率1.78MSPS
最多支持8+2個外部通道和5個內部通道
2個軌到軌運算放大器（Op-Amp），支持1~16多檔內外部增益及差分輸入
4個可編程模擬比較器（COMP）
1個溫度傳感器，精度±5℃
集成多個高速通信接口資源，涵蓋1個SPI（通信速率可達16Mbps）、1個I2C、1個USART、1個UART（支持LIN功能），適配多樣化通信與擴展需求，有效保障設備間數據傳輸?shù)母咝c可靠。
豐富定時器矩陣，賦能高性能電機控制：
該系列新品集成豐富的定時器資源，構建有完善保護機制，可為系統提供多重安全保障，能有效杜絕因程序跑飛導致的電機失控。
1個16位高級定時器，可輸出4對互補8通道PWM，支持死區生成與剎車輸入
1個32位通用定時器，4個獨立通道
1個16位低功耗定時器，實現高精度、高效率的電機驅動與靈活的系統喚醒管理
2個16位基本定時器
2個看門狗定時器
1個24位自減型系統定時器
靈活封裝與完善生態，加速產品量產上市：

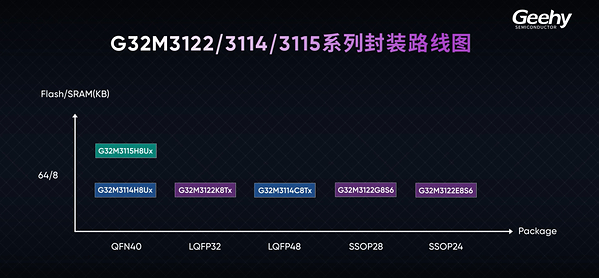

G32M3122/3114/3115系列可提供QFN40、LQFP32/48、SSOP28/24多種封裝選擇，以靈活適配不同的空間布局需求。

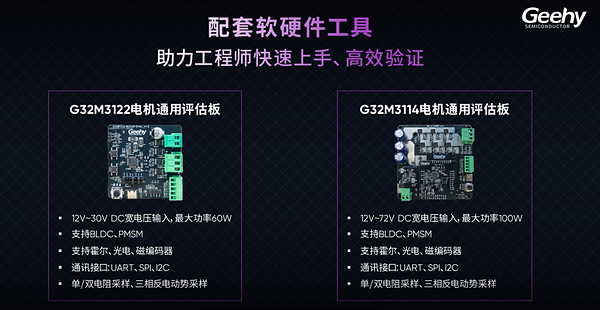

極海具備完善的開發生態體系，可提供自主研發的多種電機控制算法。隨產品同步推出的G32M3122電機通用評估板，G32M3114電機通用評估板，可助力工程師實現高效開發與快速驗證。

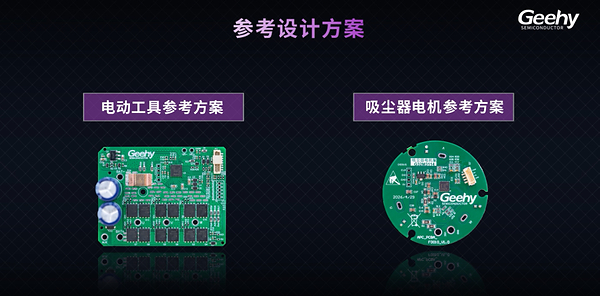

針對電動工具、吸塵器電機等應用場景，我們已推出成熟的參考設計方案，旨在為客戶提供從芯片到方案的一站式支持。

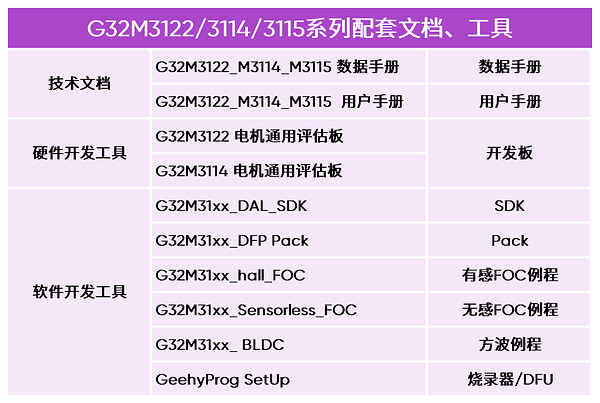

G32M3122/3114/3115系列電機控制SoC已開始派樣，配套的技術文檔與軟硬件資源也已在極海官網（www.geehy.com）同步上線。
關于極海
珠海極海半導體有限公司(以下簡稱"極海")，隸屬于奔圖科技(002180)，是一家專注于工業級/車規級微控制器、高性能模擬與混合信號IC及系統級芯片研發與設計的集成電路設計型企業。公司主要為工業、汽車電子、能源以及消費電子等行業提供多平臺及場景的可靠芯片產品及解決方案，滿足客戶在高度集成、精準控制、安全識別及效能提升等創新應用中的多元需求。
結論
這個系列的核心價值在于集成度到位，柵極驅動器分三檔覆蓋不同功率需求，ADC、運放、比較器片上閉環采樣，不用外掛芯片就能處理電流電壓溫度信號，BOM和布板面積都能降下來。定時器帶剎車和死區，安全性靠看門狗兜底。封裝從SSOP28到LQFP48都有，評估板和參考設計已經隨樣片同步提供，官網資料可查。做電動工具、吸塵器或類似電機驅動產品的團隊，可以直接拿來做評估和推進量產。
