【導讀】USB Type-C憑借“一線通”高速數據傳輸與大功率供電，已成為現代電子設備的通用接口。隨著USB PD 3.1及擴展功率范圍（EPR）商用落地，VBUS電壓從20V/100W躍升至最高48V/240W，為AI計算、工業設備等高功率場景注入新可能。然而，電壓升高放大了靜電放電、浪涌等瞬態事件對后級電路的破壞風險——傳統TVS二極管在48V工況下鉗位電壓偏高，迫使設計者選用更高耐壓、更高成本的元器件。Semtech推出基于SurgeSwitch?架構的TDS5311P器件，專為48V VBUS線路防護而設計，以近乎恒定的低鉗位電壓和全溫區穩定性，為新一代高功率USB-C應用提供更安全、緊湊的保護方案。
這一技術演進帶來了嚴峻的設計挑戰。更高的VBUS電壓對瞬態防護的鉗位電壓提出更高要求，專為該電壓等級而設計的傳統瞬態電壓抑制（TVS）二極管解決方案的鉗位電壓偏高，迫使設計人員必須選用更高耐壓等級的后級器件。Semtech的SurgeSwitch?技術填補了這一技術缺口，其全新的TDS5311P器件專為USB PD 3.1 EPR系統中48V VBUS防護而設計。

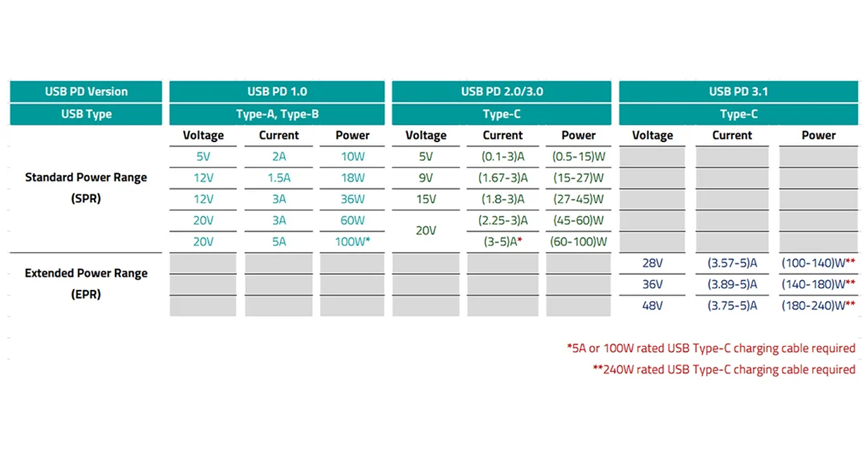

表1：USB PD規格參數表
VBUS線路面臨日益嚴峻的防護挑戰
USB Type C接口中的VBUS引腳負責向受電的下游設備傳輸供電電壓。該引腳也會遭受各類電氣過應力事件沖擊，包括靜電放電（ESD）、電快速瞬變（EFT）、線纜放電事件（CDE），以及由雷擊或配電切換引發的浪涌瞬態。
這些威脅并非臆想假設。當帶電人體插拔連接器時，VBUS引腳哪怕遭遇一次未做防護的靜電放電事件，就可能損壞甚至徹底摧毀后級電源管理芯片（IC）與充電電路。浪涌事件攜帶的能量要大得多，會在整個輸入級產生破壞性的過壓。沒有用戶愿意看到高端計算機因靜電放電或浪涌事件而發生損壞。隨著USB PD EPR設備越來越多地應用于工業和高性能計算（HPC）場景，這些挑戰的發生概率與危害程度也隨之提升。

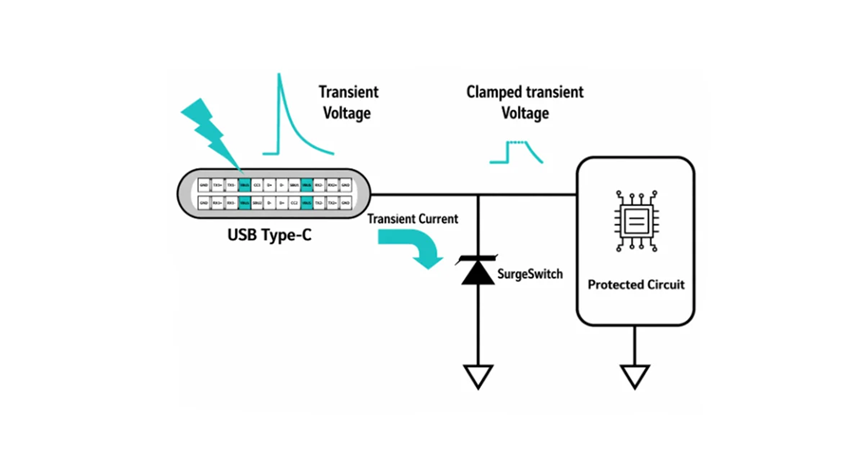

圖1：采用SurgeSwitch技術實現VBUS引腳防護
為何鉗位電壓是至關重要的參數？
當瞬態事件發生時，TVS防護器件進入導通狀態，將VBUS引腳電壓鉗住至某一設定值，該電壓即為鉗位電壓。該數值是浪涌事件過程中系統所能承受的最大電壓，也是評估防護器件防護能力最重要的指標。
在傳統的基于PN結結構的TVS二極管中，鉗位電壓會隨浪涌電流增大而升高，并且還會隨溫度進一步走高；這意味著，器件的最壞工況恰恰出現在條件最嚴苛的時候。此外，后級元器件選型必須能夠承受這類偏高的鉗位電壓，這會推高元器件的成本，同時增大所需的電路板占用面積。
Semtech的SurgeSwitch架構采用了完全不同的技術思路。SurgeSwitch器件基于MOSFET 拓撲結構而設計，在全浪涌電流范圍內可實現近乎恒定的鉗位電壓，且在整個工作溫度區間性能保持穩定。結果就是，相比同等規格的傳統PN 結型TVS二極管，其鉗位電壓最高可降低30%，從而為后級芯片預留更大的安全裕量，允許工程師去選擇最大耐壓規格的元器件。

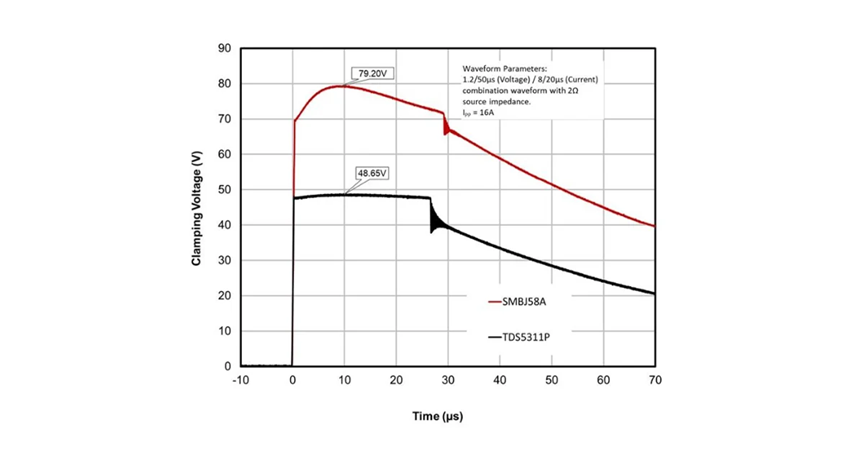

圖2：鉗位電壓與時間對比曲線圖（TDS5311P與傳統TVS二極管SMBM58A的對比）
創新產品TDS5311P：專為48V VBUS防護而設計的SurgeSwitch器件
TDS5311P是Semtech最新推出的SurgeSwitch器件，專為滿足USB PD 3.1 EPR系統中48V VBUS線路的防護需求而設計。其53V工作電壓可在48V總線電壓之上提供充足的電壓余量，同時其基于MOSFET的架構可提供高壓USB設計所需要的近乎恒定的鉗位性能。
核心規格
為直觀說明鉗位電壓的實際優勢：在類似測試條件下，一款48V USB PD應用中常用的傳統TVS解決方案的鉗位電壓約為87V；而TDS5311P的鉗位電壓僅為63V，相比之下降低了約24V。這使得工程師可以為后級元器件選用耐壓規格更低的型號，既降低物料清單（BOM）成本、節省電路板占用面積，同時還提升了整體設計裕量。

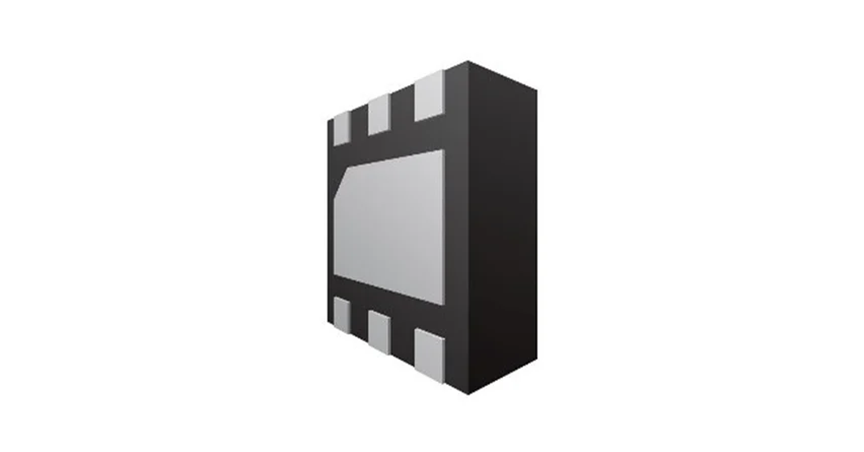

圖3：Semtech TDS5311P封裝圖
應用場景：USB PD 3.1 EPR系統
TDS5311P專為采用USB PD 3.1 EPR 48V工作模式的各類應用而設計。如圖4所示，TDS5311P 并聯布置在USB Type C 端口輸入端的VBUS電壓軌上，發生瞬態事件時，可提供低阻抗鉗位泄放通路至地，而在正常工作條件下，對系統幾乎無影響。
48V USB PD EPR VBUS防護的典型設計目標包括：
AI筆記本及計算設備：需要48V USB-C向高功率系統負載供電；
高性能擴展塢：可通過VBUS電源軌同時為多臺后級設備供電；
便攜式儲能電源與移動電源：支持USB PD EPR輸出；
工業嵌入式計算平臺：具備USB C供電輸入、工作在瞬態干擾頻發環境下。

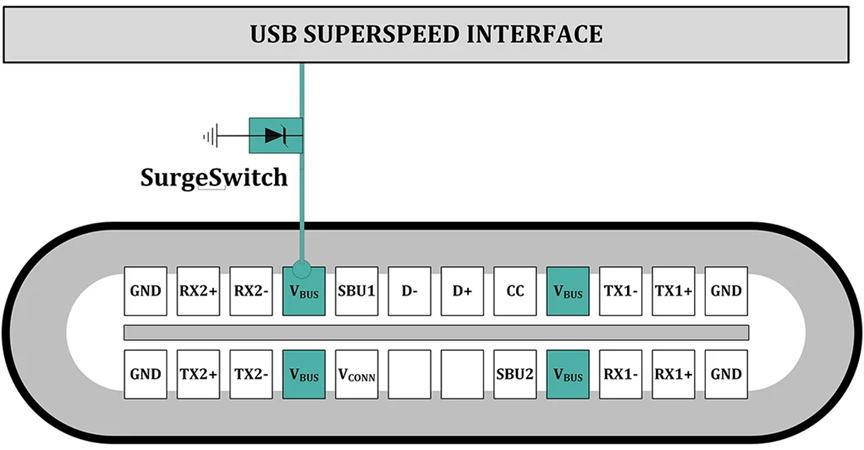

圖4：展示TDS5311P被部署在USB Type-C母座VBUS線路上的簡化應用電路圖，其中箭頭指示瞬態電流對地泄放通路

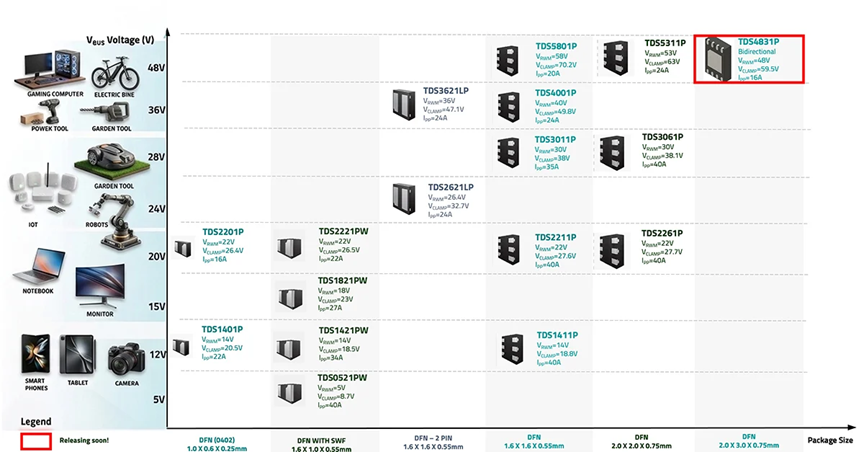

圖5：Semtech SurgeSwitch產品組合
總結
USB PD 3.1 EPR將供電能力推升至240W，為AI計算和工業場景打開廣闊空間，但48V VBUS瞬態防護已成為系統可靠性設計的關鍵瓶頸。TDS5311P憑借MOSFET架構的SurgeSwitch技術，在全浪涌電流和全溫區內實現近乎恒定的鉗位電壓——實測約63V，較傳統TVS方案的87V降低約24V，直接轉化為后級器件耐壓裕量提升、BOM成本下降和PCB面積節省。該器件已針對AI筆記本、擴展塢、便攜儲能及工業計算平臺等場景完成優化。隨著EPR生態加速普及，TDS5311P將成為推動USB PD高功率化安全落地的關鍵基石。
