【導讀】高精度模擬信號鏈的實際測量下限，往往由前級運算放大器而非ADC決定。芯佰微CBM27G正是一款面向工業控制、數據采集、ATE及儀器儀表設計的單通道精密運算放大器，在±15V供電下實現3.1nV/√Hz噪聲密度、1500V/mV開環增益，同時具備8MHz帶寬與2.8V/μs壓擺率，可Pin to Pin替代進口方案。本文從架構、參數、場景與邊界四方面解析其應用價值。
對于毫伏甚至微伏級信號而言，運放不僅承擔放大作用，它本身引入的輸入失調、電壓噪聲、偏置電流以及有限的開環增益，同樣會成為最終測量誤差的一部分。當系統需要分辨越來越小的信號時，前級運放的性能往往決定了整個模擬信號鏈能夠達到的精度上限。
芯佰微CBM27G正是一款面向工業控制、數據采集、ATE測試設備以及儀器儀表等應用設計的單通道精密運算放大器——一顆單通道、低噪聲、精密雙極性運算放大器，在 ±15V 典型供電下把輸入電壓噪聲密度做到 3.1nV/√Hz（1kHz）、0.1–10Hz 噪聲僅 0.1μVp-p（典型），開環增益做到 1500V/mV（典型），同時保留 8MHz 增益帶寬積與 2.8V/μs 壓擺率?？?Pin to Pin 進口替代，國產方案可縮短交付周期、降低物料綜合成本。
圖1：電壓噪聲密度和頻率的關系
架構與核心參數
CBM27G 采用雙極性輸入級與偏置電流消除電路，在保持低噪聲和高增益的同時把輸入偏置電流壓到 ±15nA（典型）量級。器件支持 ±4V~±18V（即 8V~36V）寬壓供電，輸出級具備良好的負載驅動能力，±10V 擺幅（600Ω 負載）配合低輸出失真，使其也能用于專業音頻鏈路。

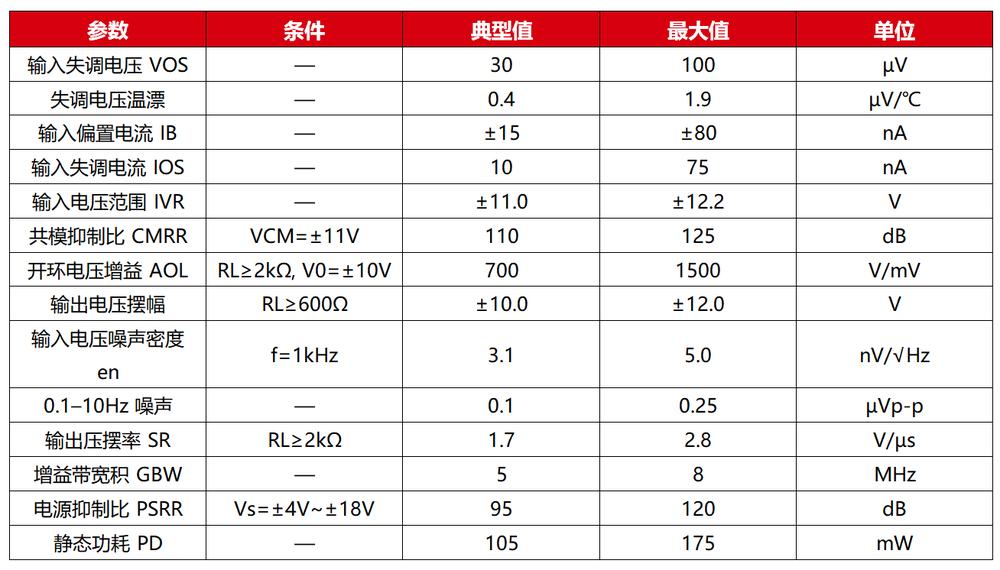

以下為 25℃、Vs=±15V 條件下的關鍵電氣特性：
工程上的幾個看點
低噪聲是這顆料的主線價值。 輸入電壓噪聲密度在 1kHz 為 3.1nV/√Hz（最大 5.0nV/√Hz），0.1–10Hz 頻段噪聲低至 0.1μVp-p（最大 0.25μVp-p），低頻噪聲底干凈。音頻、低頻傳感器放大時，無需大參數 RC 濾波抑制抖動，前級噪聲直接決定整機信號底噪。
高開環增益帶來可信的負反饋精度。 高開環增益搭配 125dB 共模抑制、120dB 電源抑制，可大幅削弱有限增益、共模干擾、電源紋波帶來的測量誤差。對積分器、精密求和、閾值檢測這類靠高增益維持線性度的電路，高 AOL 直接對應更低的積分漂移與更準的求和結果。
偏置電流消除讓雙極性結構也能低偏置。 借助偏置電流消除電路，輸入偏置電流做到 ±15nA 典型（最大 ±80nA），在雙極性運放里屬于偏低的水平。配合 10nA 典型（75nA 最大）的輸入失調電流，多數中等源阻抗的傳感器前端不會因?yàn)槠秒娏髟谠醋杩股袭a(chǎn)生明顯偏移。
工業級溫區與寬壓域帶來現場余量。 供電覆蓋 ±4V~±18V（8V~36V），既能用雙電源儀器供電，也能在較高的單電源下工作；工作溫度 ?40℃~+85℃，覆蓋工廠自動化、戶外電力采集常規工況，無需超低溫規格時性價比更高。
典型落地場景
該器件面向的低電平信號鏈路主要有幾類：
過程控制與自動化：壓力變送器、溫控儀、PLC/DCS 前端調理、安全柵隔離側放大，依賴高增益與低失調保證線性與精度，工業溫級契合現場工況。
電力電子與采集：太陽能逆變器電流/電壓采樣前端、電力采集系統，寬壓域與 120dB PSRR 抑制母線紋波干擾。
ATE 與數據采集：8MHz 帶寬與 2.8V/μs 壓擺率，可在高速數據采集系統中實現較好的動態精度。
專業音頻前置：麥克風、磁頭前置放大器，利用低噪聲與低失真、±10V 擺幅（600Ω）做干凈的小信號放大。
微弱信號放大：橋式傳感器、電池測試中的低電平信號高增益放大，低頻噪聲小。
應用設計中還需要關注哪些細節？
1、1 與 8 為 TRIM 失調調零引腳，搭配 10kΩ 多圈電位器，滑臂接 V+，可調零點范圍 ±4.0mV；5 腳 NC 懸空，不可布線或做過孔。
2、電源去耦：V+ 與 V? 各自就近放置 0.1μF 陶瓷電容并單點接地，雙電源下兩路獨立旁路，抑制電源紋波經 PSRR 有限的路徑進入信號。
3、擺幅與負載：輸出擺幅隨負載加重而收窄，±15V 供電下 600Ω 負載保證 ±10V、2kΩ 負載可達 ±13.3V。驅動重負載時需預留電壓余量，必要時加后級緩沖。
4、單電源注意：輸入電壓范圍（IVR）在 ±15V 下約為 ±11~±12.2V，并不包含負電源軌；采用單電源時，接地參考的低壓信號需先做電平平移，不能直接貼近地取信號。
需要客觀認識的邊界
CBM27G 是經典精密雙極性運放，而非軌到軌或零漂移器件，定位與邊界要分清。
它不是軌到軌輸入/輸出，低壓?jiǎn)坞娫聪聞?dòng)態范圍受限，地參考小信號需要電平平移——若項目是單節鋰電或貼近地的低壓采集，軌到軌 CMOS 運放更順手。
輸入偏置電流 ±15nA 雖在雙極性里偏低，但遠高于 JFET/CMOS 輸入器件；對 pH 電極、光電二極管、高阻橋式傳感這類高源阻抗信號，偏置電流在源阻抗上的壓降仍會引入可觀偏移，這類場景應優先評估 JFET/CMOS 輸入運放。
100μV 的最大失調雖低，但屬于'低失調'而非'零漂移'，溫漂典型 0.4μV/℃、最大 1.9μV/℃；對極精密直流長期穩定要求，可啟用片內 TRIM 調零，或改選零漂移架構器件。8MHz 帶寬與 2.8V/μs 壓擺率屬于中速水平，射頻或高速通信場景不在其設計目標內。
為什么值得放進 BOM
對于精密模擬系統而言，一顆優秀的運算放大器，不只是參數更高，而是在不同性能指標之間取得合理平衡。
CBM27G 在輸入失調、噪聲、開環增益、共模抑制、電源抑制、動態性能以及供電范圍之間進行了均衡配置。對于電力采集、高精密數據采集、自動化測試設備、儀器儀表及專業音頻等應用，這種均衡性往往比單一參數更具實際價值。
總結
CBM27G的優勢在于低噪聲、高開環增益、低偏置電流與寬壓供電間的工程均衡，覆蓋過程控制、電力采集、ATE及音頻等場景，并以工業級溫區與國產化兼容性提供交付與成本收益。需注意它并非軌到軌或零漂移器件，在低壓?jiǎn)坞娫?、高源阻抗或極長期穩定性場景存在邊界，但在中等源阻抗、雙電源精密信號鏈中是值得評估的國產替代選項。
