【導讀】在電源設計、電機驅動、半導體測試和多通道采集等場景中，示波器的采樣率、存儲深度和通道數直接決定了調試效率與測量精度。本文介紹一款具備5GSa/s實時采樣率、12bit垂直分辨率（ADC）+4bit（ERES）、500Mpts/CH存儲深度及100萬wfms/s波形捕獲率的示波器產品。該產品支持8通道和6通道兩種型號，并可通過64通道同步機擴展至512通道大規模同步采集，同時集成電源分析、三相電分析、協議分析和時序分析等專項測量功能，適用于研發驗證與產線測試的無縫銜接。

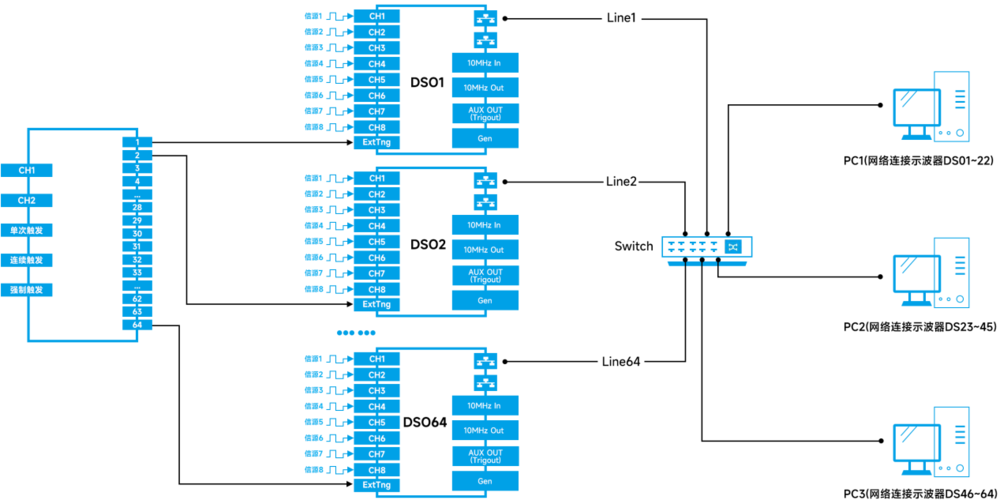

1、512通道大規模采集系統
一臺64通道同步機即實現512通道大規模同步采樣。
桌面與機架機型硬件參數及算法一致，研發驗證的參數可無縫導入產線，實現從研發到量產的一致性閉環。

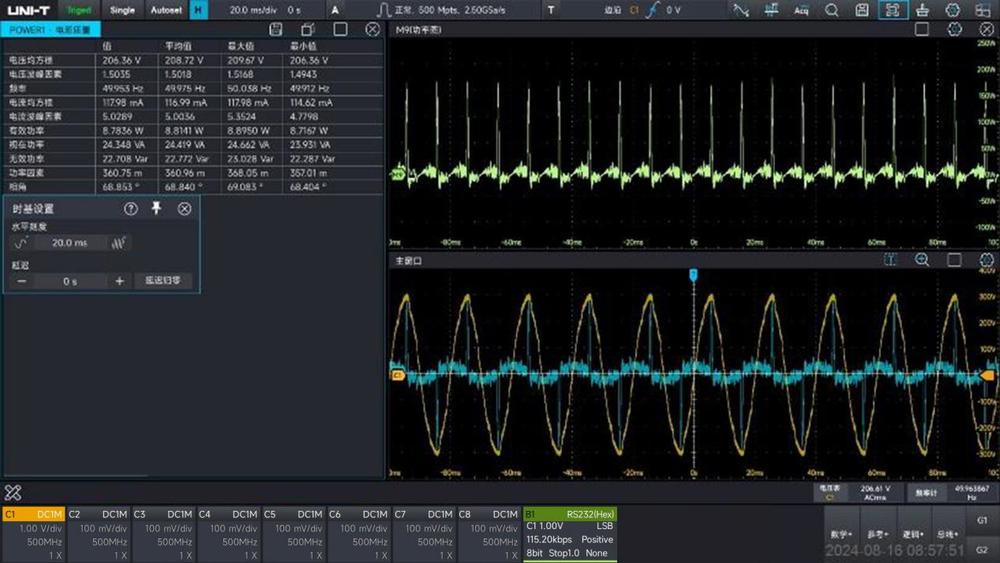

2、電源分析12+
電源質量、諧波分析、開關損耗、瞬態響應、浪涌電流、Rds(on)、轉換速率、效率、安全工作區、調制分析、紋波分析、啟動/關閉時間

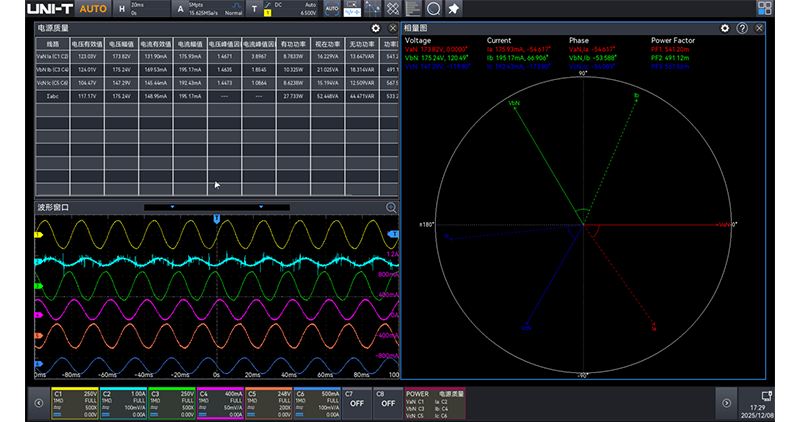

3、三相電分析
同步捕獲三相電壓與電流波形，直觀呈現相位關系與平衡狀態，精準分析諧波。
分析項：電源質量、諧波分析、紋波分析、效率、DQ0分析

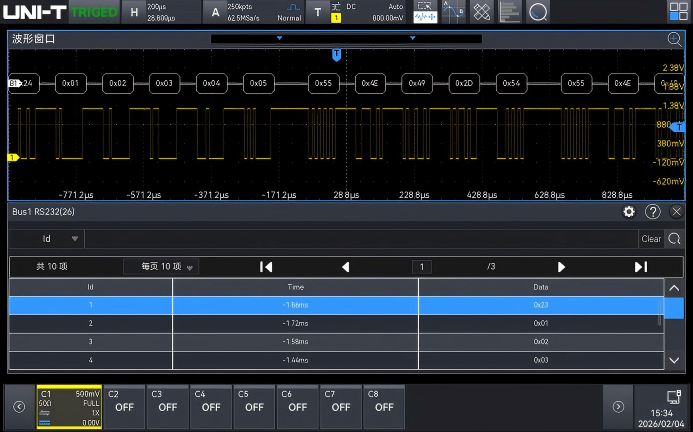

4、協議分析12+
嵌入式：RS-232/422/485/UART、I2C、SPI、AudioBus(I2S ,LJ,RJ,TDM)
汽車：CAN、CAN-FD、LIN、FlexRay、SENT
傳感器 & RFID：Manchester
航空航天：MIL-STD-1553、ARINC429

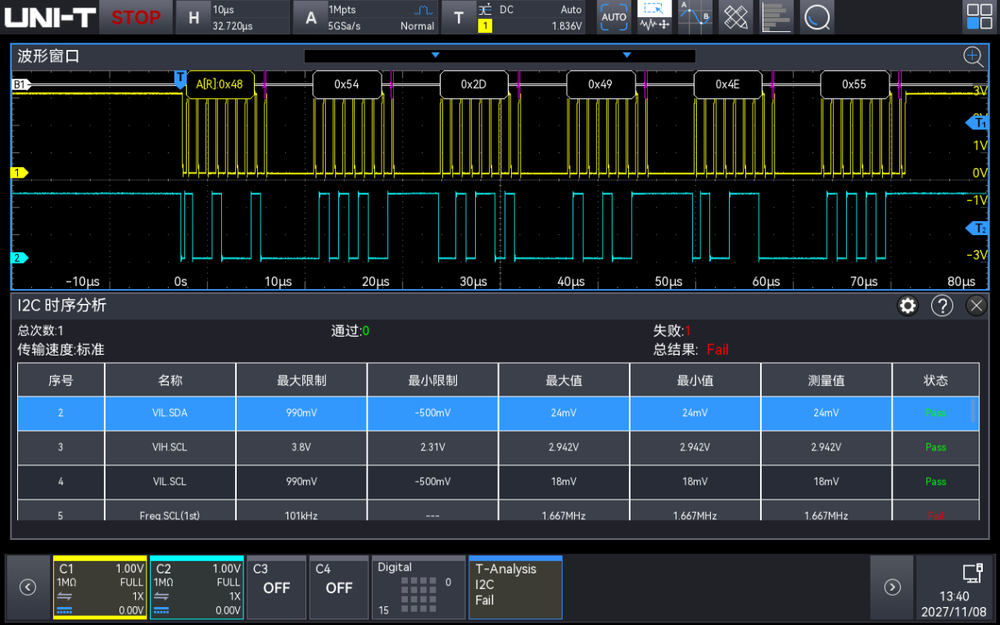

5、時序分析8
精準護航信號傳輸
RS-232/422/485/UART、I2C、SPI、CAN、I2S、Reset、Switch、LIN

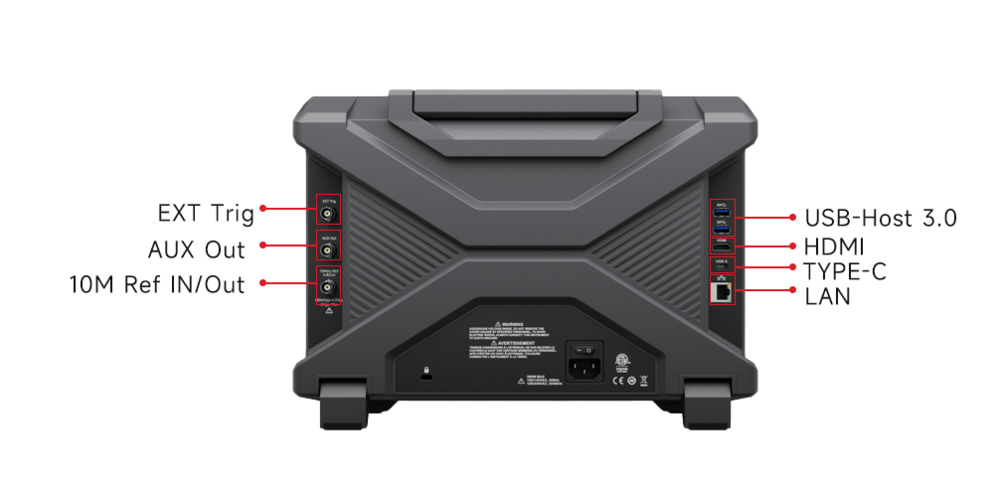

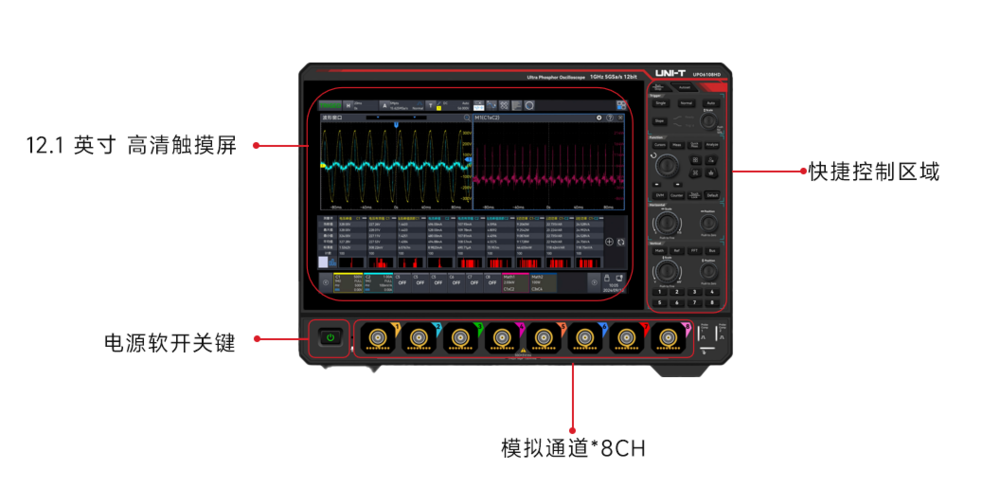

二、面板介紹
三、應用領域
可廣泛應用在三相電機分析、電源分析、半導體測試、醫療電子等領域。

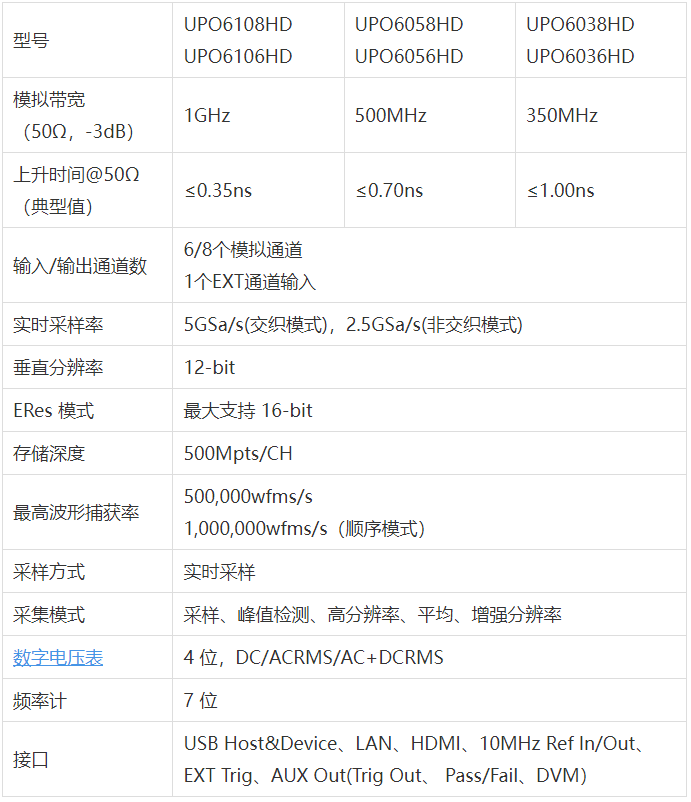

四、產品參數
結論
從參數配置來看，該示波器在采樣率、存儲深度和波形捕獲率上達到了當前主流中高端水平，512通道的同步擴展能力針對大規模多通道采集場景提供了明確的解決方案。值得關注的是其桌面與機架機型在硬件參數和算法上保持一致，研發階段的測試方案可直接導入產線，這對于需要從驗證到量產保持測量一致性的團隊來說是一個實際收益。電源分析、三相電分析和協議分析等內置功能覆蓋了嵌入式、汽車、航空航天等常見應用領域，減少了外掛分析工具的需求。
