【導讀】當工業設備加速向48V電源系統遷移，電源線保護電路既要承受更高電壓，又要在緊湊空間中集成多重防護——這一矛盾正成為設計者的核心挑戰。東芝電子元件及存儲裝置株式會社今日宣布，推出額定電壓80V的電子保險絲（eFuse IC）新產品“TCKE1401NM”，以業界領先的小型封裝給出解決方案。
中國上海，2026年8月20日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，擴展內置多種電源線保護功能的電子保險絲（eFuse IC）產品線，新增了一款額定電壓為80V的產品——“TCKE1401NM”。該產品今日開始出貨。

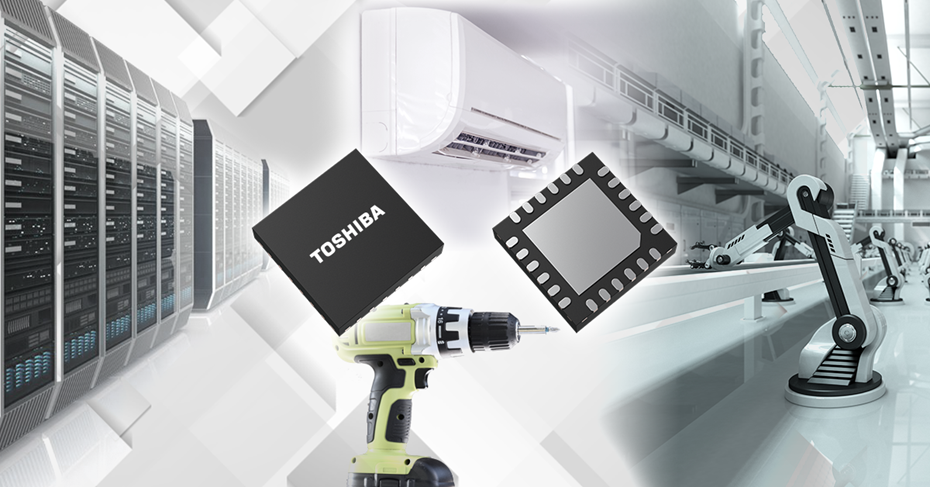

新產品采用VQFN24D封裝，這是80V額定電壓eFuse IC中業界領先[1]的小型封裝，該器件不僅有助于提升電源線保護電路的安全性，還可有效縮減工業設備的PCB尺寸。
在提高輸出功率和提升效率需求的推動下，服務器、網絡設備、工廠自動化設備、機器人及其他工業設備中正逐步采用48V電源系統。這一趨勢要求電源線保護電路具備高耐壓能力和多種保護功能。
eFuse IC是一種半導體保險絲，可保護下游電路免受異常電流、異常電壓及其他故障狀態的影響。除傳統物理保險絲[2]所具備的短路保護功能外，它還將過流保護、過壓保護、反向電流阻斷、輸入反接保護和熱關斷等多種保護功能集成在單一芯片中，從而實現功能更豐富、更緊湊的電源線保護電路方案。
TCKE1401NM的額定電壓為80V，支持4.7V至75V的寬工作電壓范圍。其高耐壓特性使其可廣泛用于24V、48V和54V系統的電源線保護。此外，44.5mΩ（典型值）的低導通電阻（RON）有助于降低運行期間的功率損耗，從而提升設備效率。該器件采用4.0mm×4.0mm（典型值）VQFN24D封裝，有助于進一步縮減PCB占板面積。
該eFuse IC的主要保護功能包括：在發生過電流時對輸出電流進行控制的限流功能，以及在發生過電壓時關閉輸出的過壓保護功能。上述兩項功能的工作閾值均可通過外部電阻進行設定。此外，它還具有真正的反向電流阻斷和反接保護功能，這些功能需配合外部MOSFET實現，可同時保護IC本身和下游電路。
新款eFuse IC還具備FLAG功能[3]（用于向外部電路通知異常狀態）、power-good功能[4]（用于指示輸出電壓狀態）、以及輸出電流監測功能。當發生意外短路或異常發熱時，熱關斷功能會立即關閉eFuse IC的輸出，從而保護下游電路。異常狀態下的恢復方式可在兩種工作模式之間切換：一種是eFuse IC自動恢復的自動重試模式，另一種是通過外部信號觸發恢復的鎖存模式。
東芝將繼續開發有助于提升電源線保護安全性和可靠性的eFuse IC，并擴充產品線以滿足廣泛需求。
